Seabex One

Grundrahmen für Aufbau und Decköffnungen gezeichnet und gedruckt

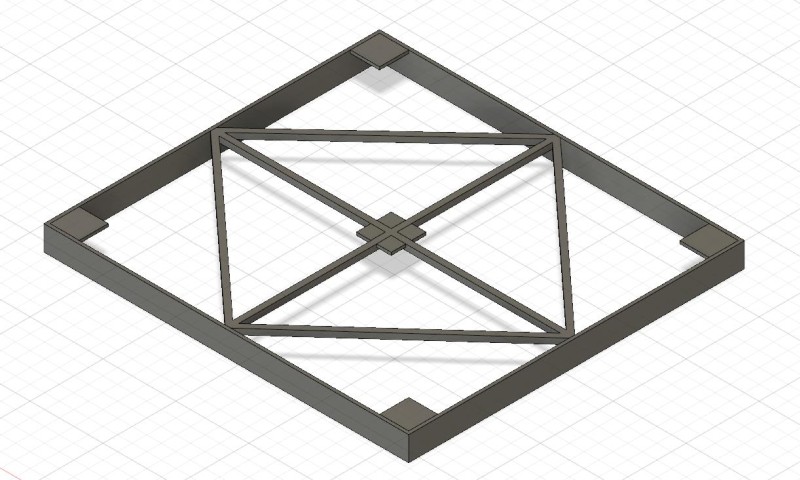

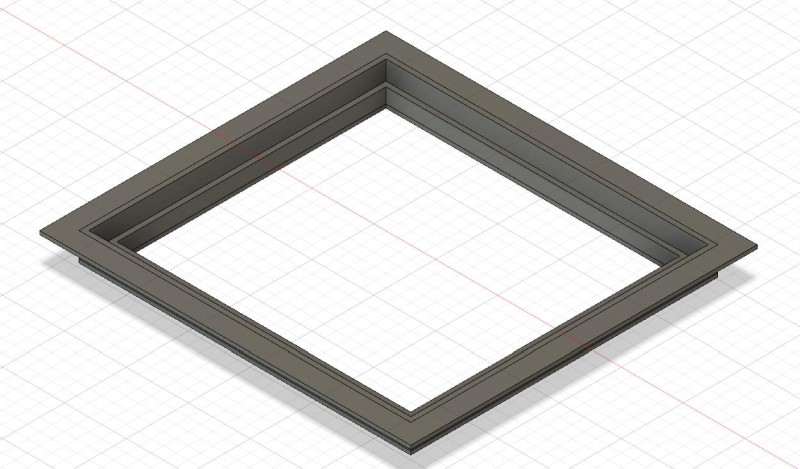

Der 3D Drucker läuft aktuell sehr viel und braucht zwischendurch immer wieder eine Pause. Gezeichnet wurde die erste Konstruktion für die Öffnung im Deck im Heckbereich für den Zugang in den Rumpf. Es wird eine Art U-Profil welchs in den Rumpf geklebt wird. An der Deckplatte wird ein Gerüst gedruckt und angeklebt. Die Dichtung erfolgt mit Moosgummi welcher bei der Deckform angeklebt wird. Läuft mal ewtas Wasser über die Reling wird dieses im U-Profil zurückgehalten und läuft nicht in den Rumpf.

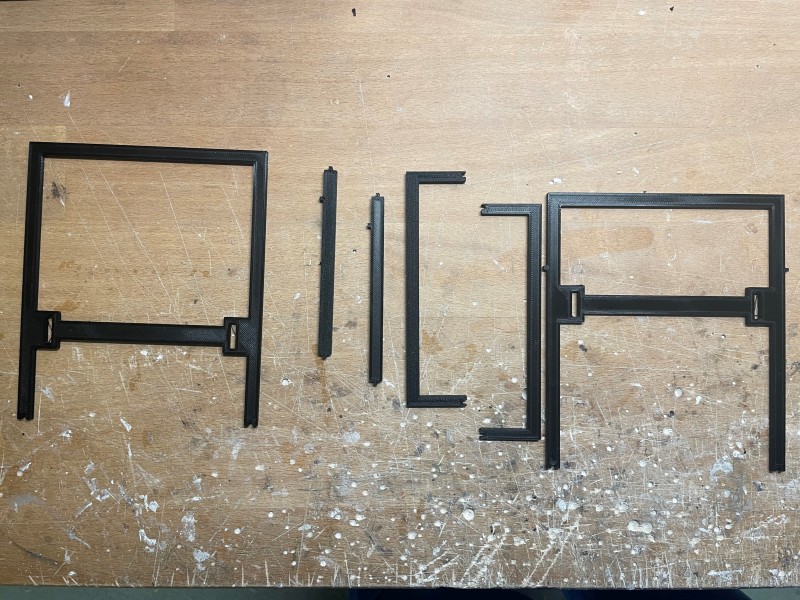

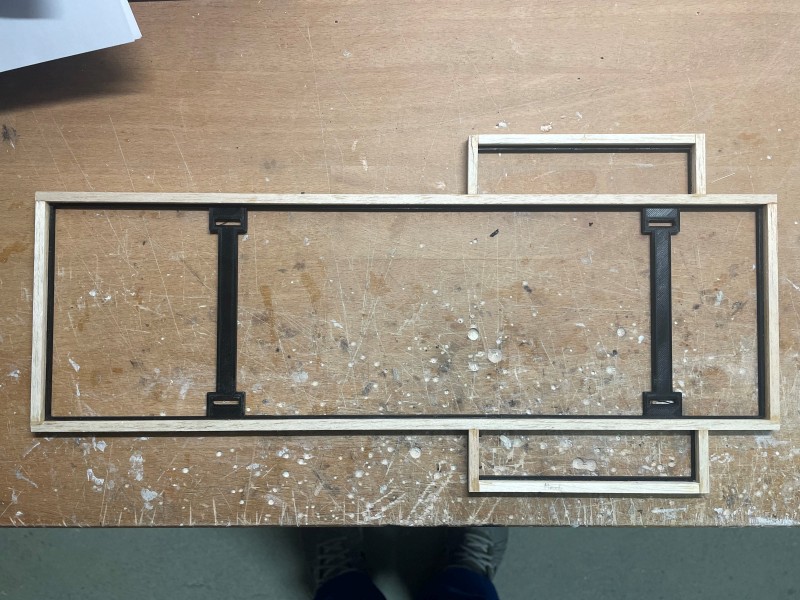

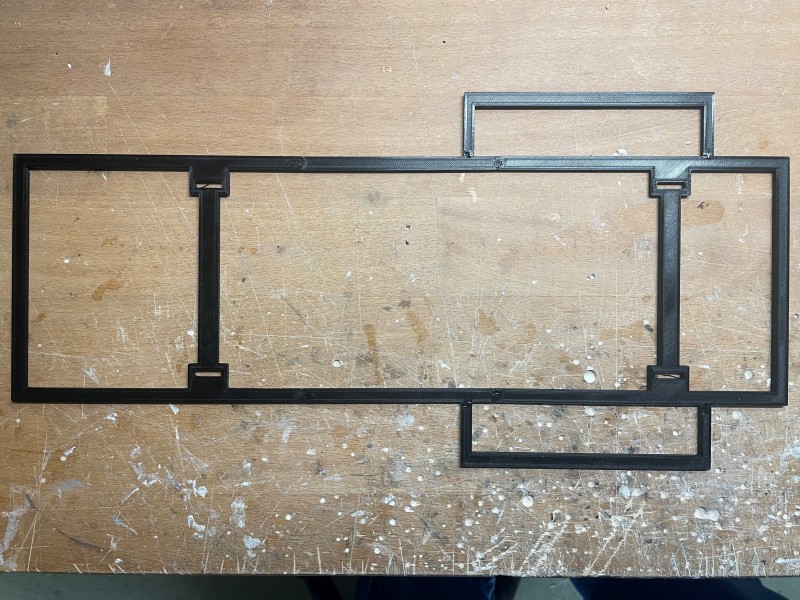

Für den Aufbau im Bugbereich hab ich aus mehrer Teilen einen Grundrahmen gezeichnet und gedruckt. Daruaf wurden 5mm Balsaholzleisten verklebt. Das Grundgerüst für den Aufbau folgt ebenfalls mit weiteren Balsaholzleisten. Im Grundrahmen befinden isch noch zwei Querstreben zur seitlichen Stabilisierung und mit Öffnungen für die spätere Arretierung im Rumpf. Über die Laschen wird der Aufbau am Rumpf angeschraubt.

3D Kontstruktion Kranhalterung im Rumpf und Heckaufbau

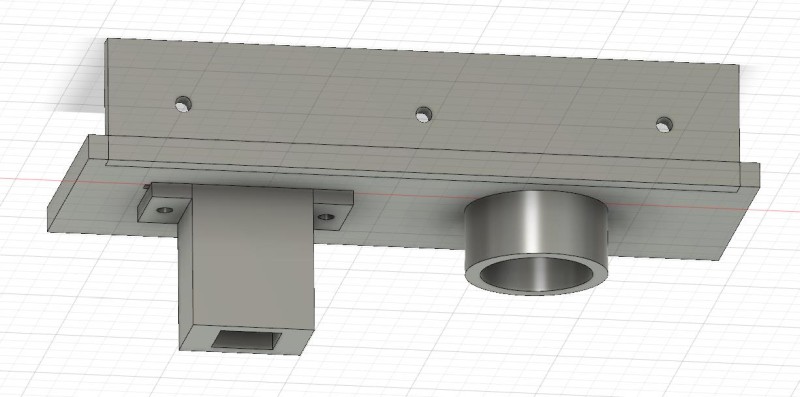

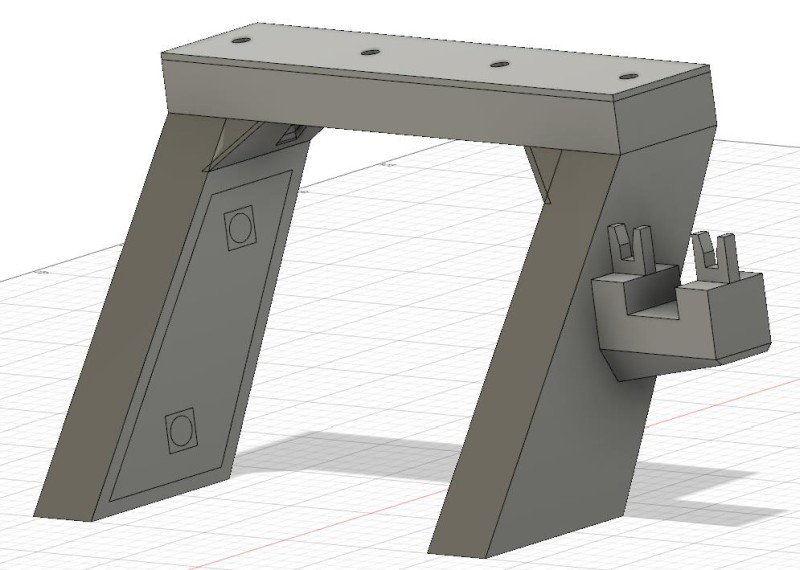

In lezter Zeit wurde weniger am Modell gearbeitet und dafür mehr im Fusion 360 gezeichnet. Enstanden sind die Konstruktionen für den Heckaufbau mit der seitlichen Kranauslegerhalterung sowie der Aufbau für den Antrieb im Rumpf für den Kran. Die Drehbewegung für den Kran wird über einen Micromotor und einem Zahnriemenantrieb hergestellt.

STL Datei Heck

STL Dateil Kran Rumpf

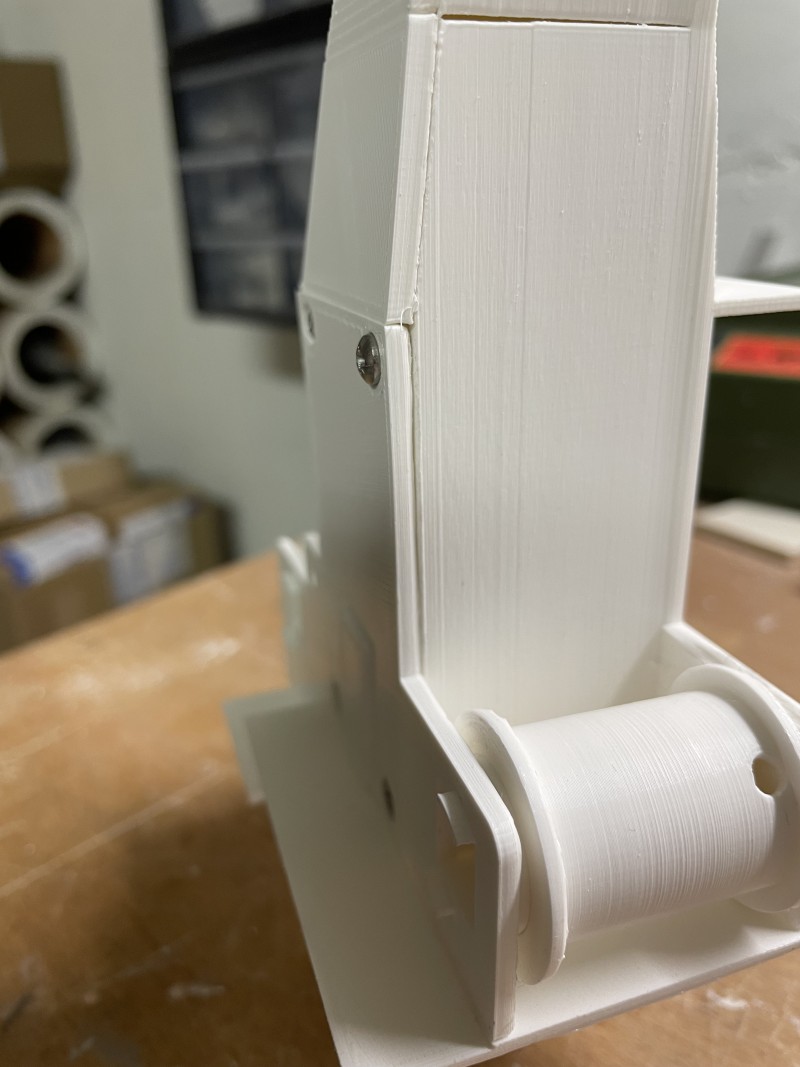

Erster Zusammenbau Kran nach 3D Druck

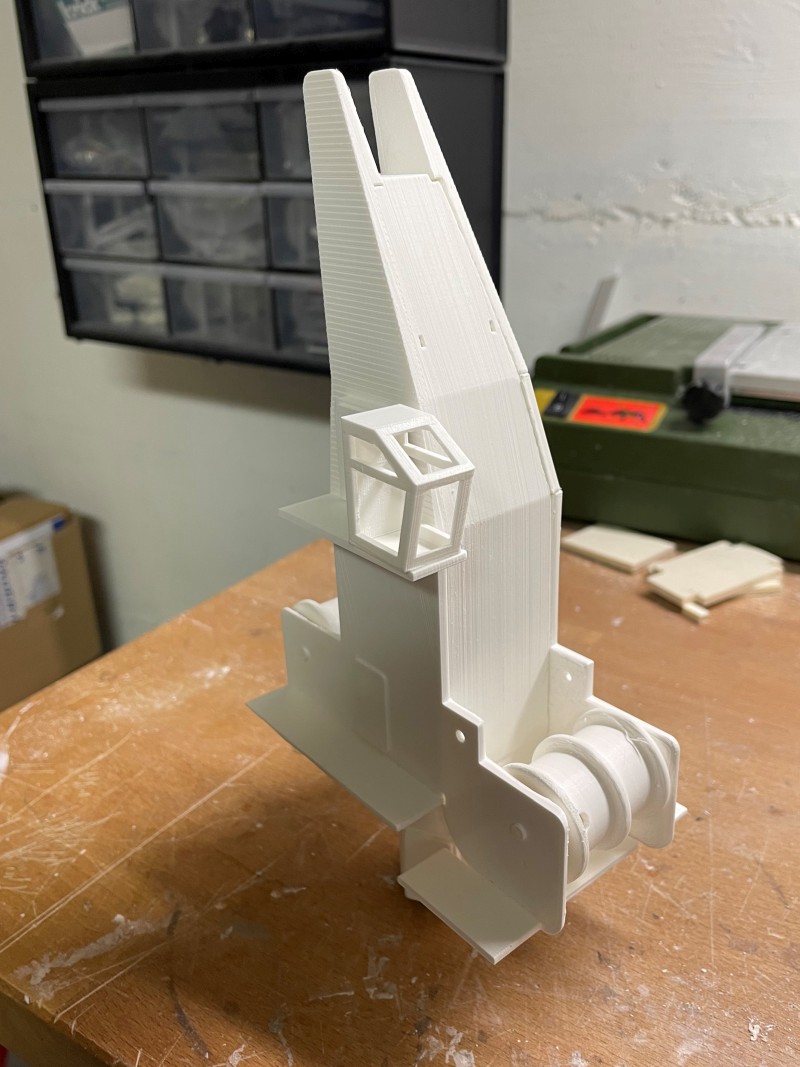

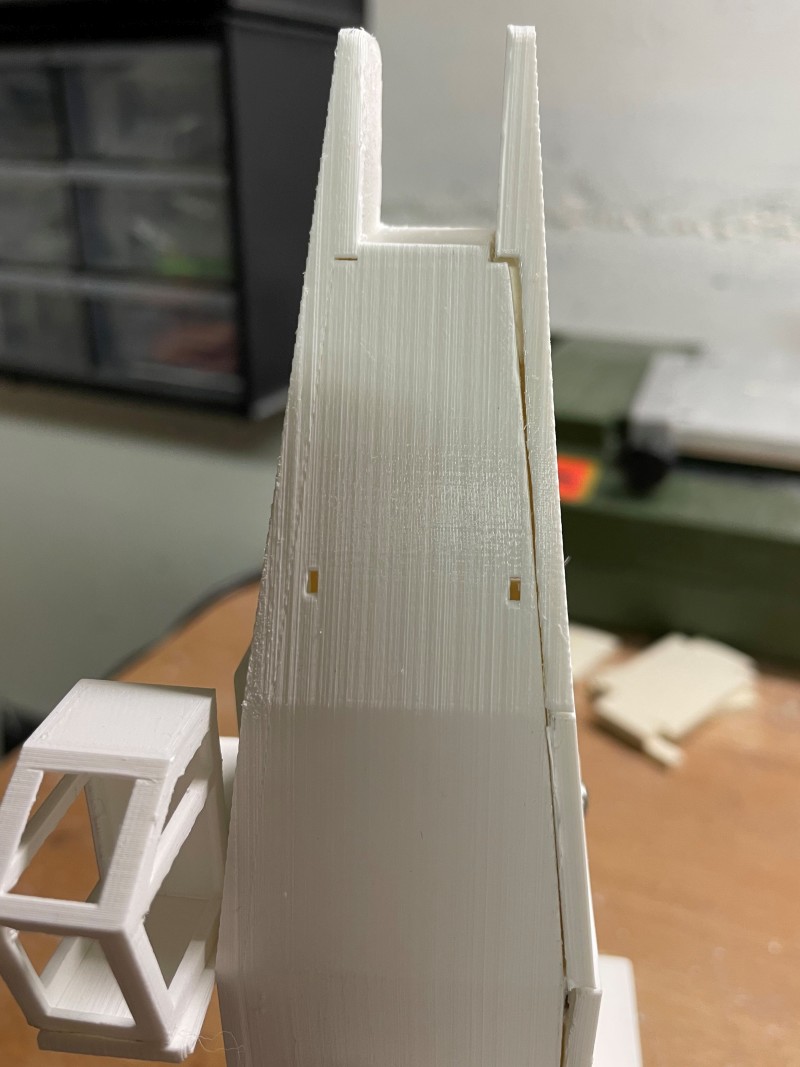

Nachdem alle 3D Teile für den Kran gedruckt waren, hab ich diese alle Mal provisorisch zusammengebaut. Der Kran selbst sieht schon mal gut aus, an den Details muss ich noch etwas arbeiten. Im Fusion 360 sieht alles sehr schön aus, aber nach dem Druck und dem Zusammenbauen kamen noch einige Erkenntnisse dazu welche ich korrigieren muss. Für das erste komplexere Modell gefällt es mir schon sehr gut.

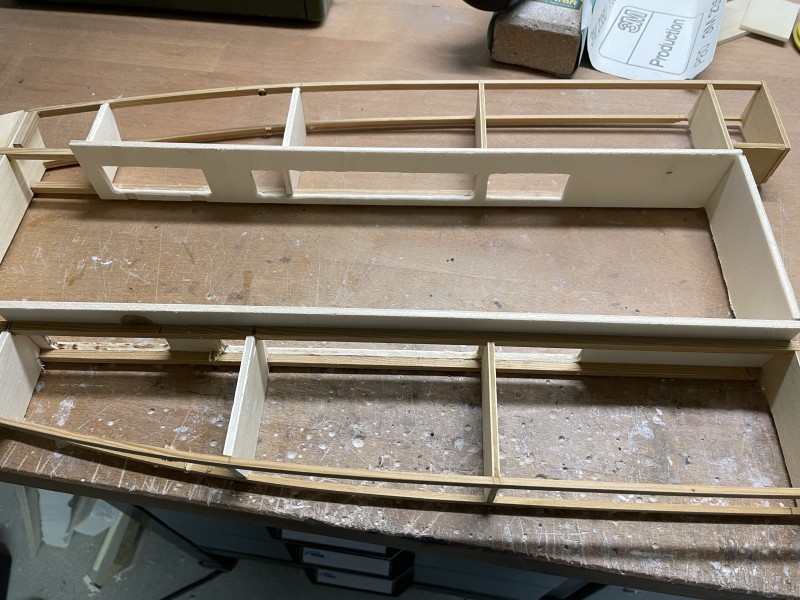

Neben dem Kran wurden beim Holzgerippe im Bug zwei Querstreben versetzt damit ich die spätere Halterungen für die LED Beleuchtung der Bullaugen besser platzieren kann.

Zusammenbau Auspuffanlage nach 3D Druck

Heute die ersten definitiv gedruckten Teile zusammengebaut und nach dem Verkleben bereits schon verspachtelt. Da es sich um den seitlichen Aufbau mit den Auspuffrohren handelt, musste ich den Rauchgenerator anschliessen und schauen wie es aussieht und ob das Innenleben dicht ist.

Link zu einem kurzen Video: Rauchtest
