Die bekannten Rauchgeneratoren funktionieren nur in «Vorwärtsrichtung». Wird beim Modell der Rückwärtsgang eingelegt bleibt der kleine Ventilator und die Heizelemente ausgeschaltet. Weiter ist auch im Stillstand der Ventilator ausgeschaltet, es sollte jedoch auch da «rauchen» da die Motoren noch eingeschaltet sein können. Für diesen realistischen Fahrbetrieb müsste dazu ein Mischer programmiert werden, was mit der Platine auch ohne die Softwarefunktion geht.

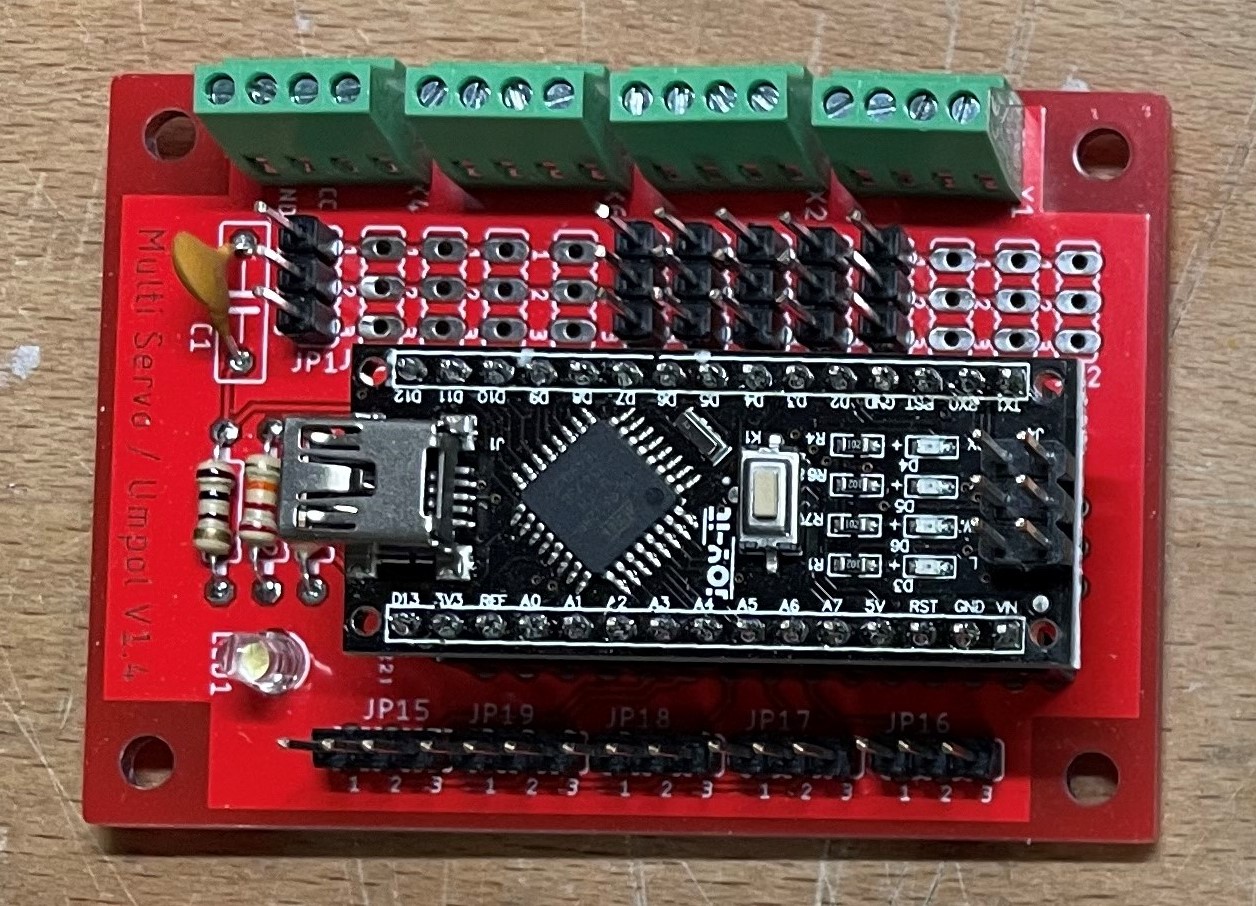

Der gleiche Print kann für das Multi Umpol Modul und das Rauchmodul genutzt werden. Je nach Jumperstellung, Hardwareausstattung und Arduino Code wird die entsprechende Funktionalität definiert.
Funktionsübersicht der Erweiterungen/Anpassungen
- Ein-/Ausschalten eines Relais (Leistung) über PWM Signal direkt ab Empfänger oder über ein Digitales Signal. Auswahl über Jumper J17.
- Über ein 10K Drehpoti kann ein minimales PWM eingestellt werden, damit es auch im Stillstand «raucht».
- Programmier- und Run Modus einstellbar über Jumper J16.
- Einstellbare Anzahl Minuten (in der Software) damit die Leistungsstufe automatisch deaktiviert wird.
- Kein Mischer in der Fernsteuerung benötigt.
- Kein zusätzlicher Kanal für das Schalter der Leistung über ein Relais benötigt.
Ein detailierterer Beschrieb ist nachfolgend als PDF Download verfügbar.
Downloads:
- Funktionsbeschrieb und Änderungsverlauf
- Schema

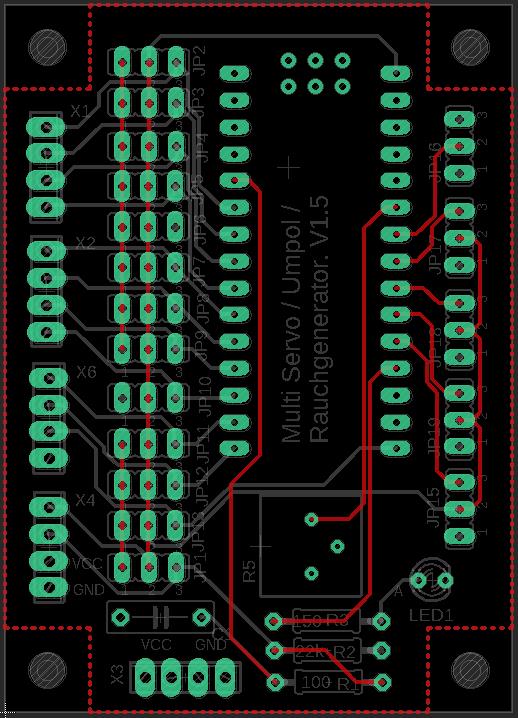

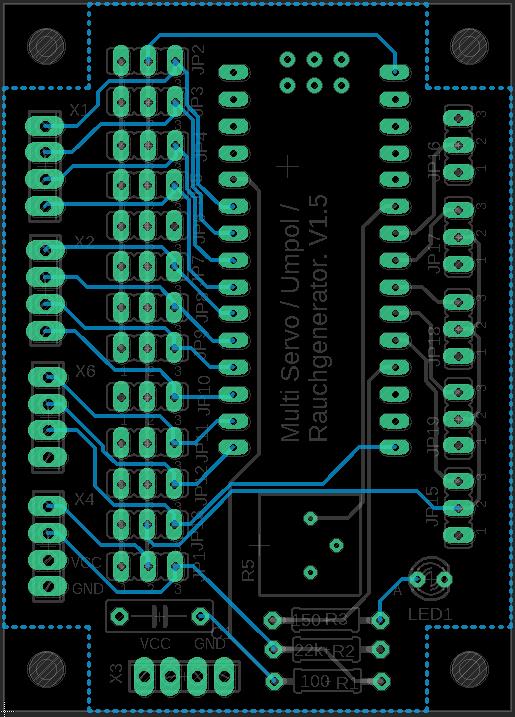

- PCB Layout
- Gerberdateien für Printplatte
- Arduino Code
Hinweis:
Alle Prints basieren auf zwei verschiedenen Grundgrössen. Die Befestigungslöcher sind so platziert, das die Prints mit Abstandsbolzen übereineander verbaut werden können.
