Die auf dem Markt erhältlichen Soundmodule Kosten sehr viel und/oder entsprachen nicht meinen Vorstellungen. Auf Basis des Arduino Git Hub Projektes. Der Arduino Code und die Hardware wurden angepasst und erweitert.
Funktionsübersicht der Erweiterungen/Anpassungen
- Einfaches Sound Modul welches neben dem Motorengeräusch bis 6 zusätzliche Sounds abspielen kann.
- Ein-/Ausschalten des Motors und Zusatzsounds direkt ab Empfänger oder über digitale Eingänge.
- Zusatzsounds im PWM Modus über min/max. Aussteuerung pro Kanal (2 Sounds pro Kanal) oder einzeln pro PWM Signal (min/max. schaltet je einen Sound).
- Auswahl der Eingangsart über Hardware Jumper steuerbar.
- LED blinkt für Abschlussanzeige der Arduino Initialisierung.
- LED ist dauerblinkend, wenn ein SD-Kartenlesefehler vorliegt.
- PWM Signal ab Empfänger können mit einem Servo Kabel gesteckt werden.

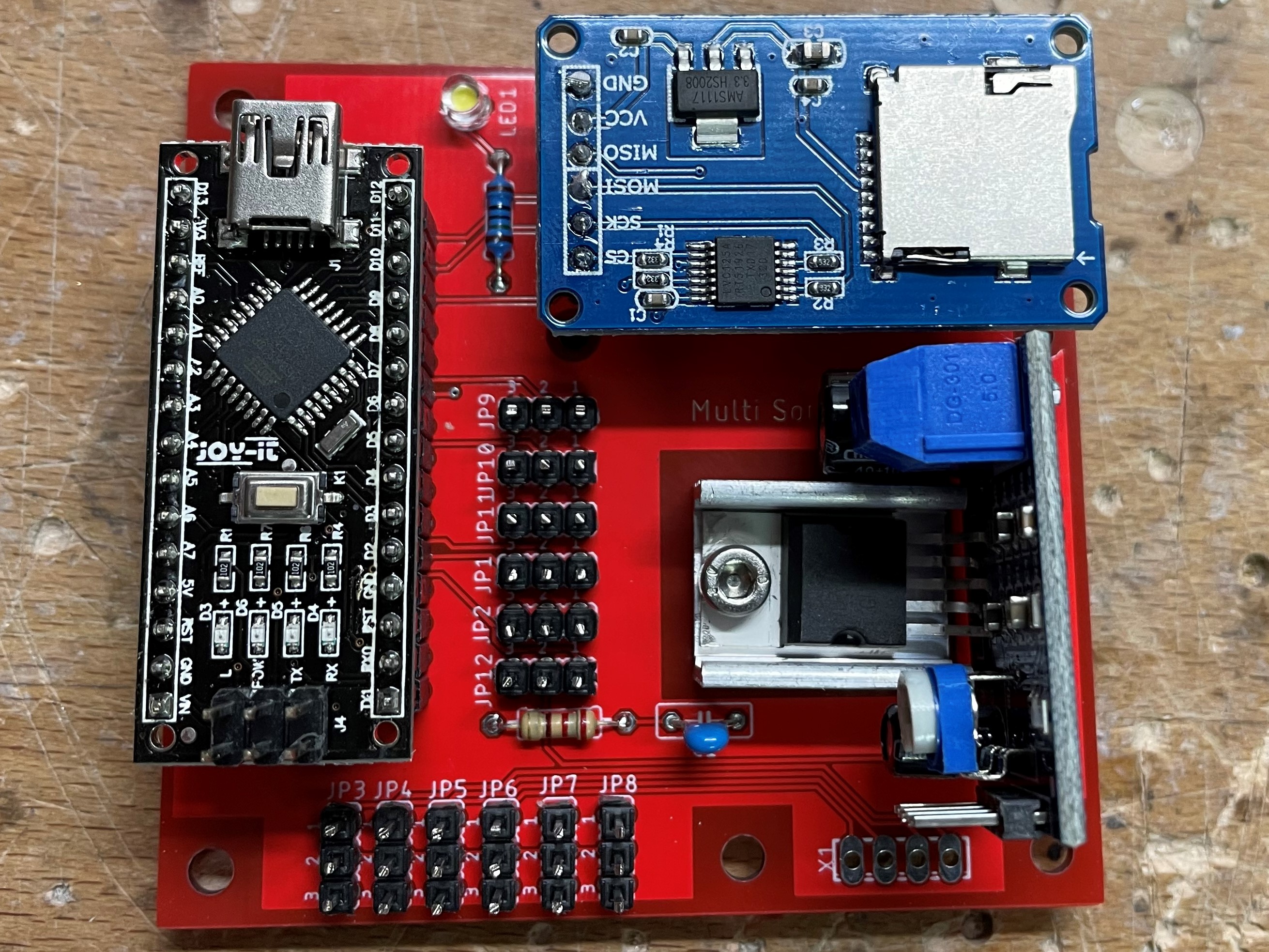

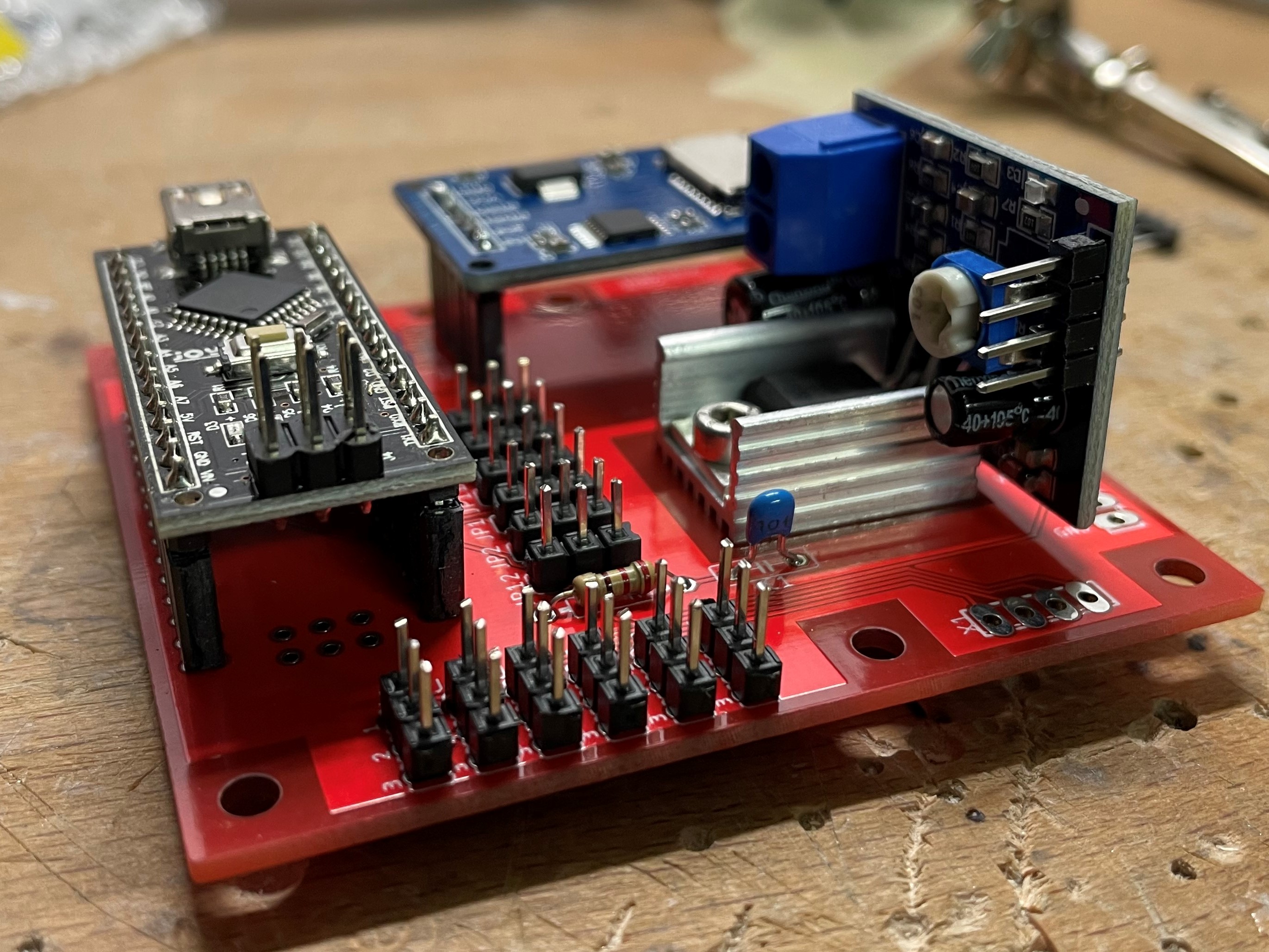

- Arduino, Verstärker und SD-Kartenleser können auf dem Print verschraubt werden.
Ein detailierterer Beschrieb ist nachfolgend als PDF Download verfügbar.
Downloads:
- Funktionsbeschrieb und Änderungsverlauf
- Schema

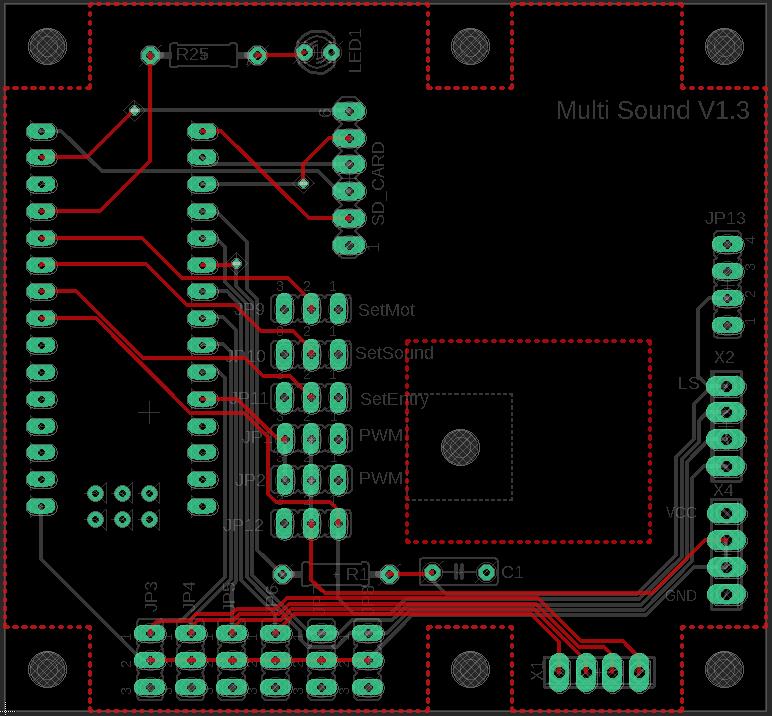

- PCB Layout
- Gerberdateien für Printplatte
- Arduino Code
Hinweis:
Alle Prints basieren auf zwei verschiedenen Grundgrössen. Die Befestigungslöcher sind so platziert, das die Prints mit Abstandsbolzen übereineander verbaut werden können.
