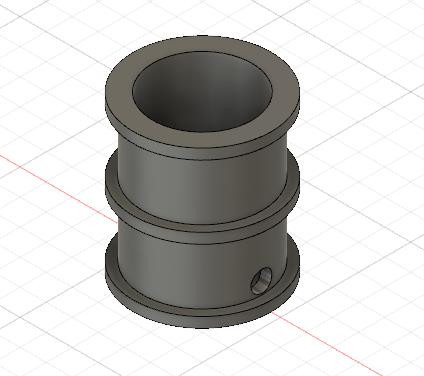

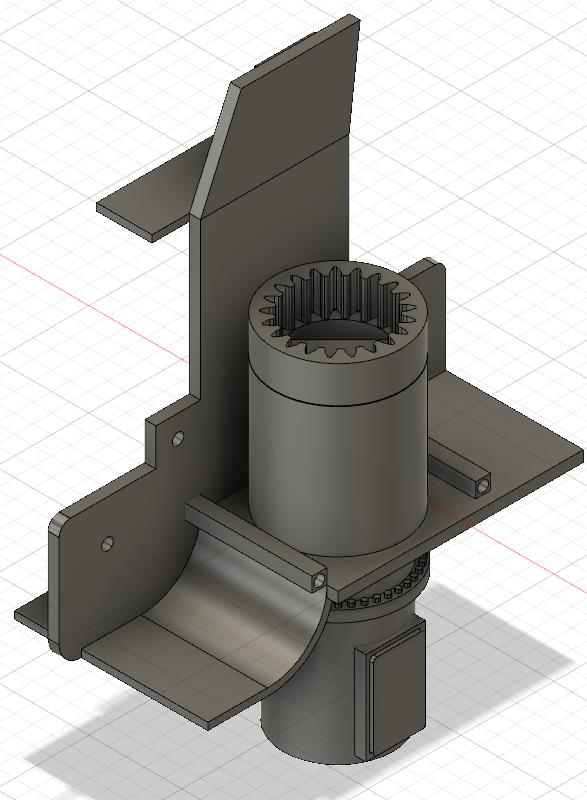

Das 3D Zeichnen mit Fusion benötigt etwas Einarbeitung, aber wenn die Grundlagen mal klar sind macht es grossen Spass. Der Kran Aufbau schreitet immer weiter voran und langsam sieht es nach was aus, perfekt ist es noch nicht für die erste grössere Zeichnung. Für einfache Konstruktionen wie z.B. Akkuwannen ist man jedoch mit 3mm Hartschauplatten und Sekundenkleber einiges schneller als mit dem Zeichnen und Drucken.

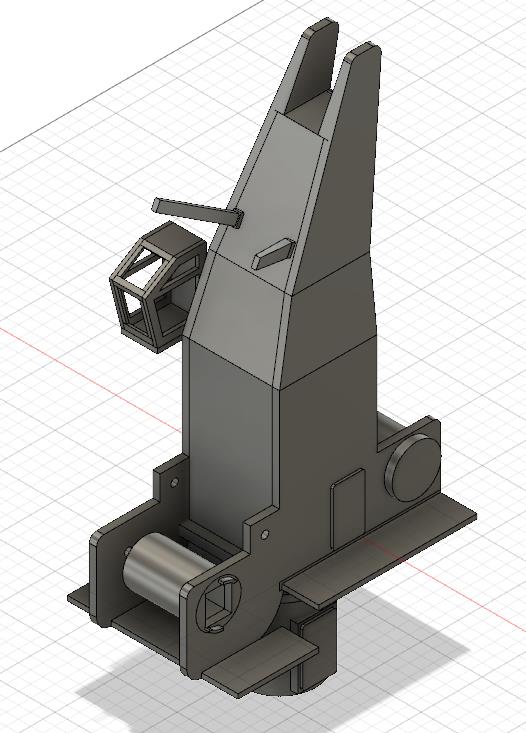

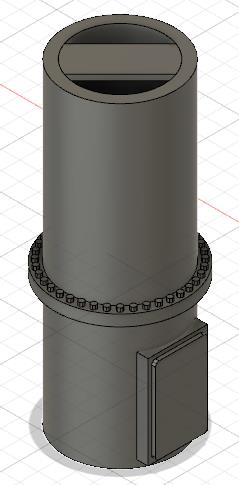

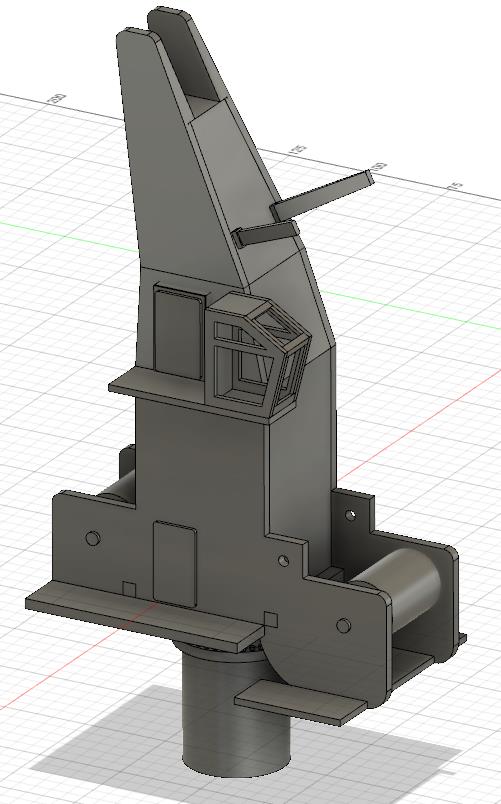

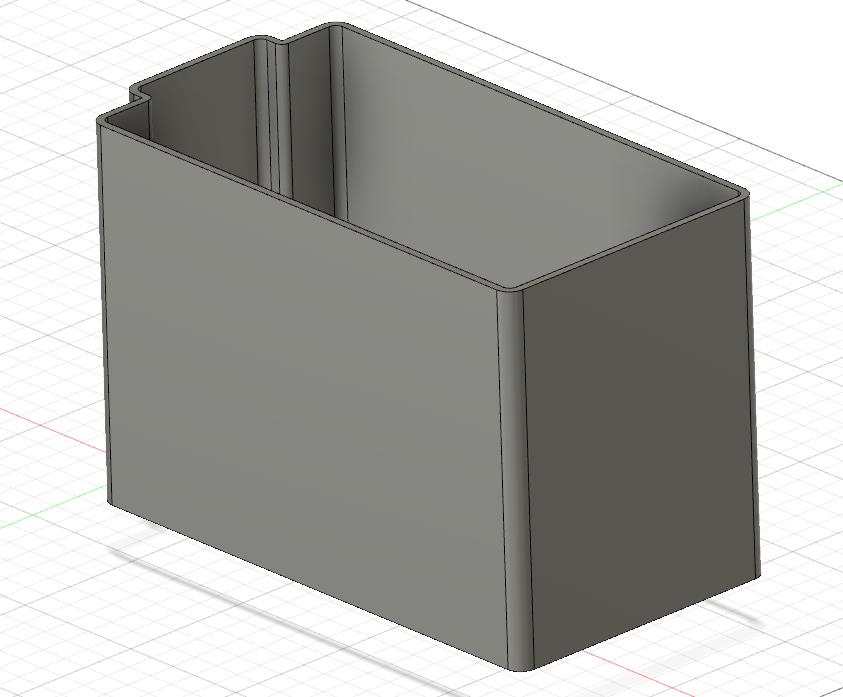

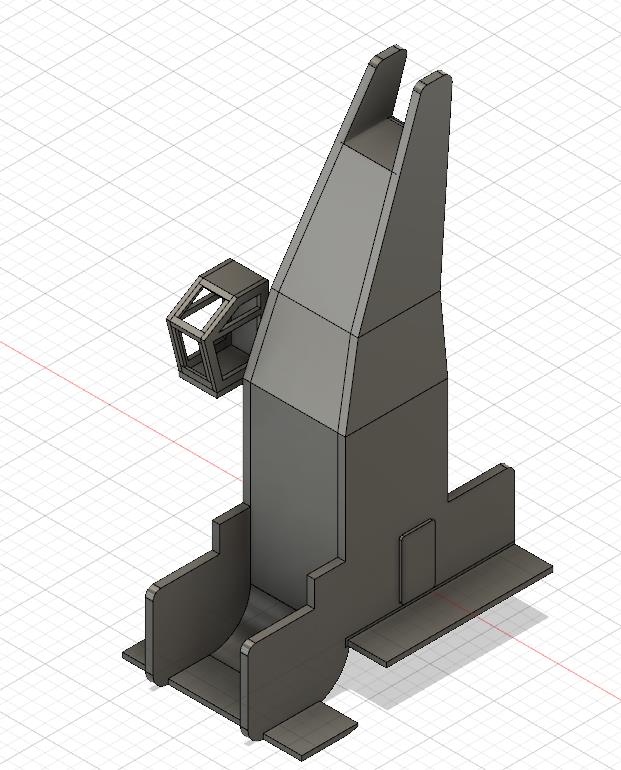

Das Design des Krans passt mier nicht und das hab ich zum Anlass genommen, mich ins Fusion 360 einzuarbeiten. Enstanden sind in einigen Stunden eine erste Version des Krans und des Moonpools. Es braucht noch etwas Arbeit am Design und vor allem, es fehlt noch ein Drucker und dann ein Probedruck....
Die STL Dateine für den Rundumblick sind über die folgenden Links aufrufbar:

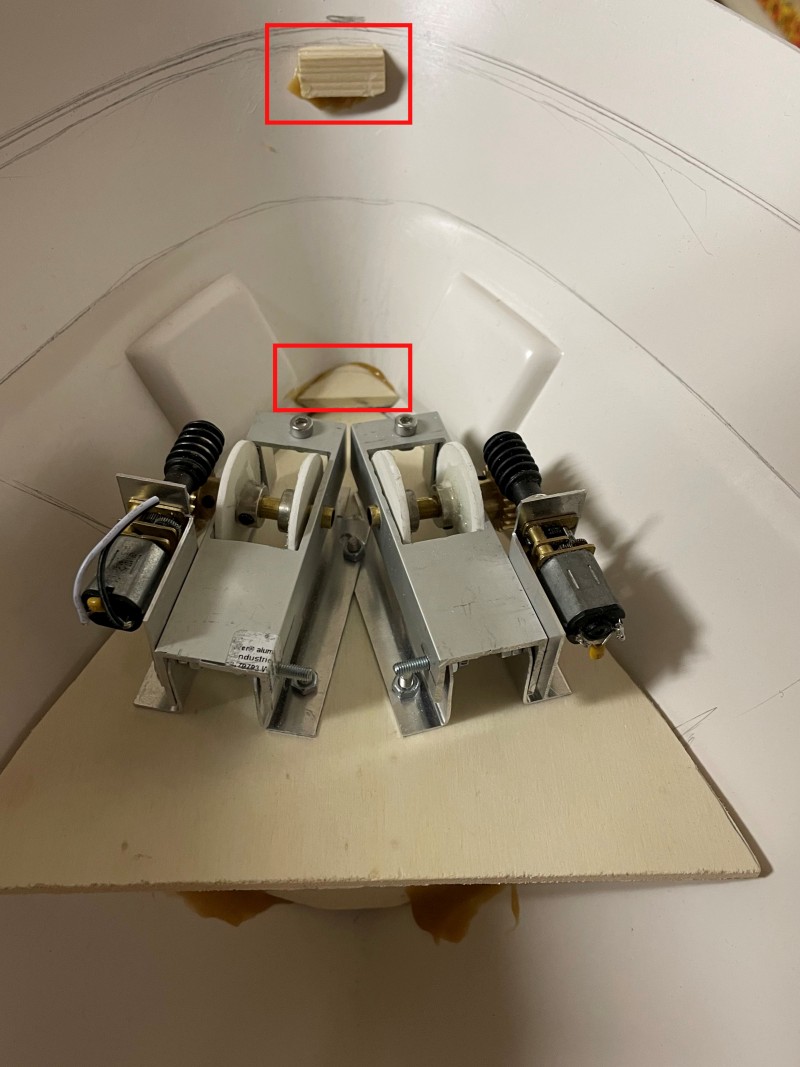

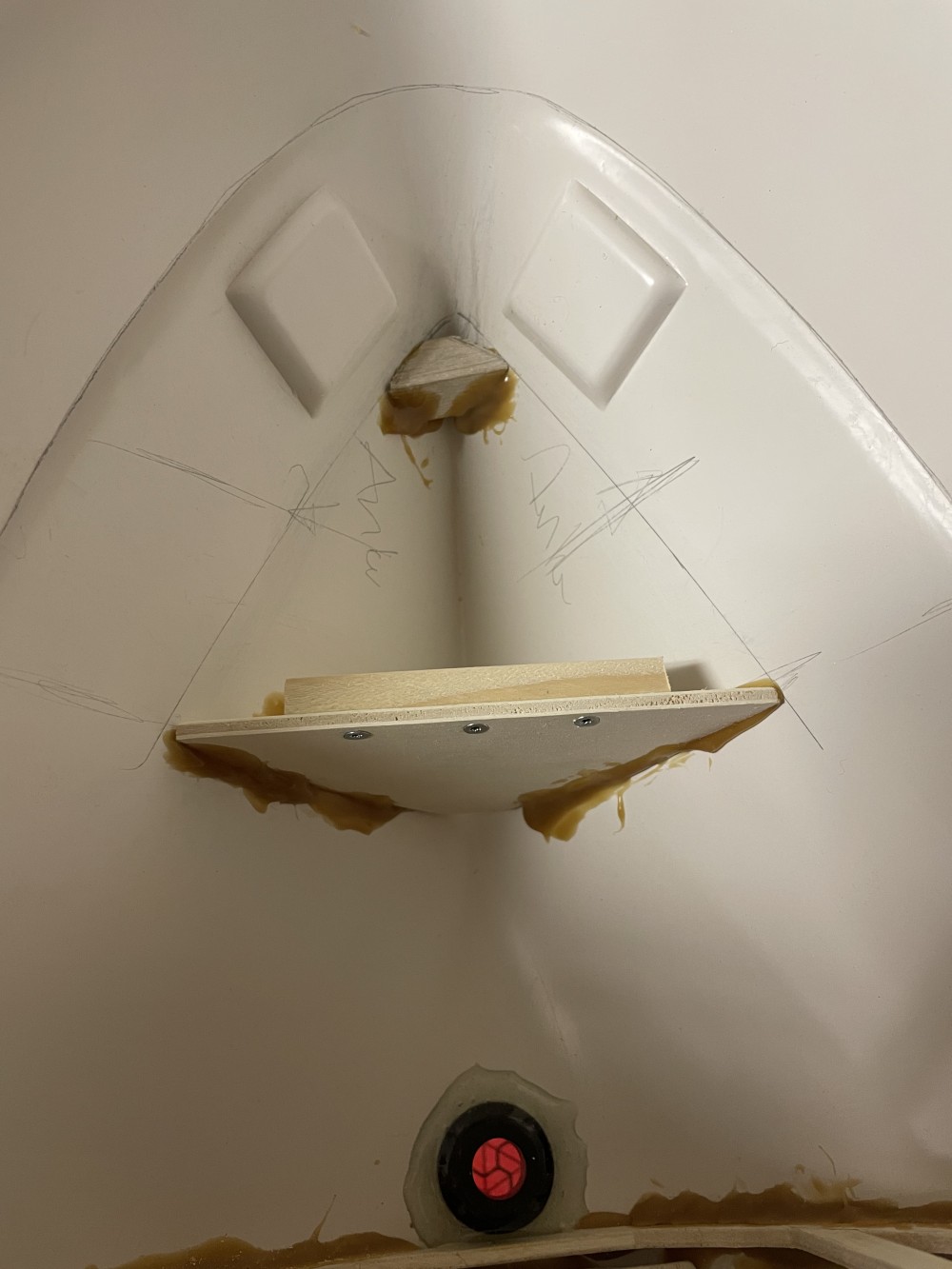

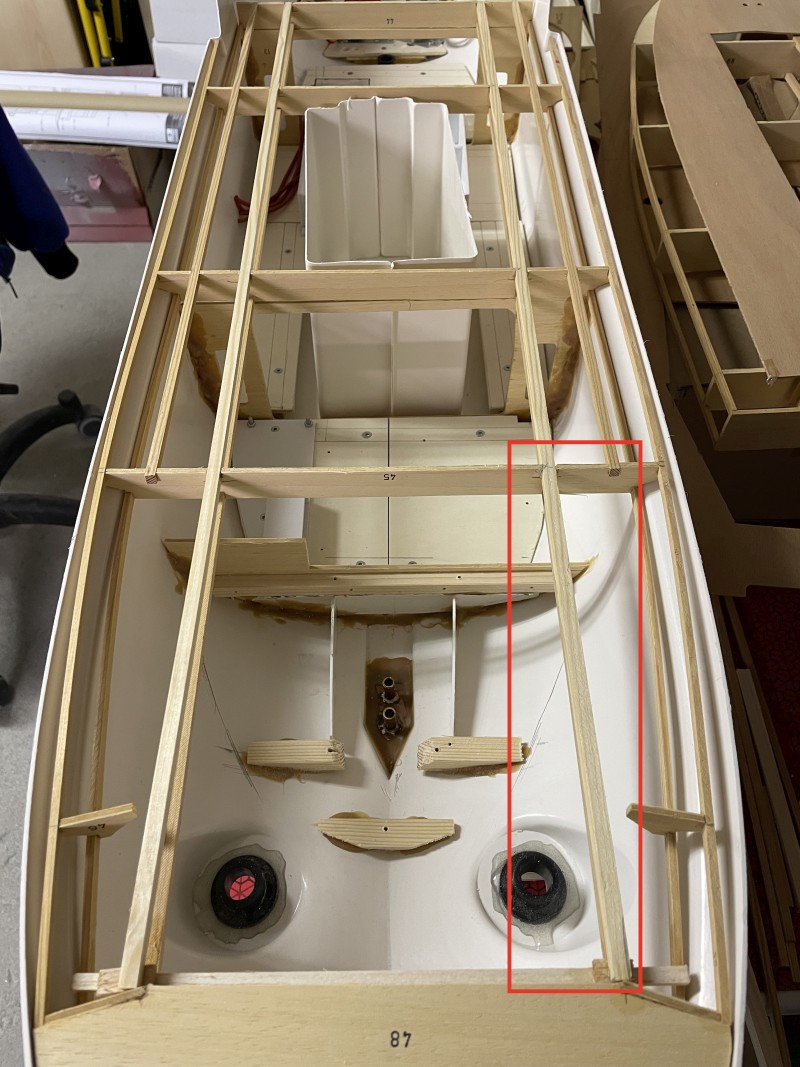

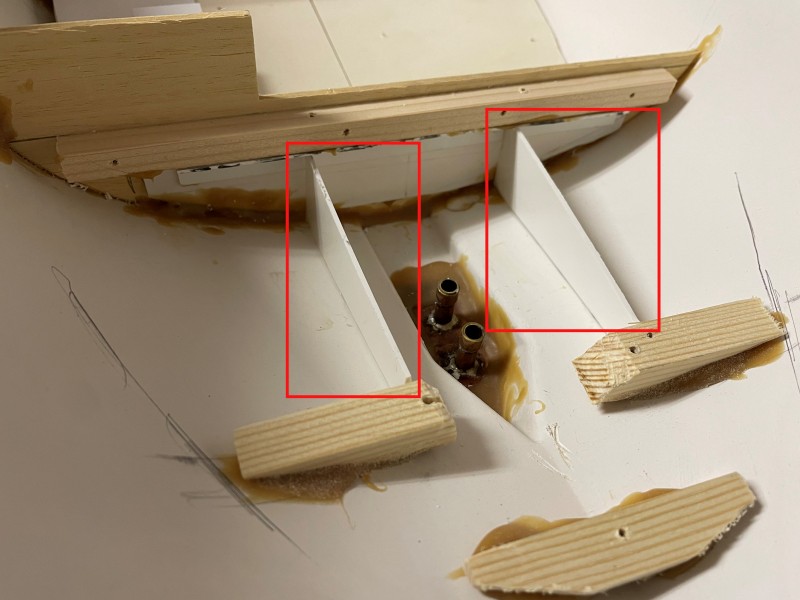

Die Ankerwinden wurden fertig zusammengebaut und auf der Plattform positioniert. Weiter wurden am Bug ein kleiner Holzkeil angeklebt, welcher als Höhenpositionierung für das Bugdeck dienst. Am Holzgerippe im Heck wurde eine zusätzliche Leiste eingearbeitet. Diese dient zum einen als zusätzliche Stabilisierung und gibt die Breite der Auschnitte vor.

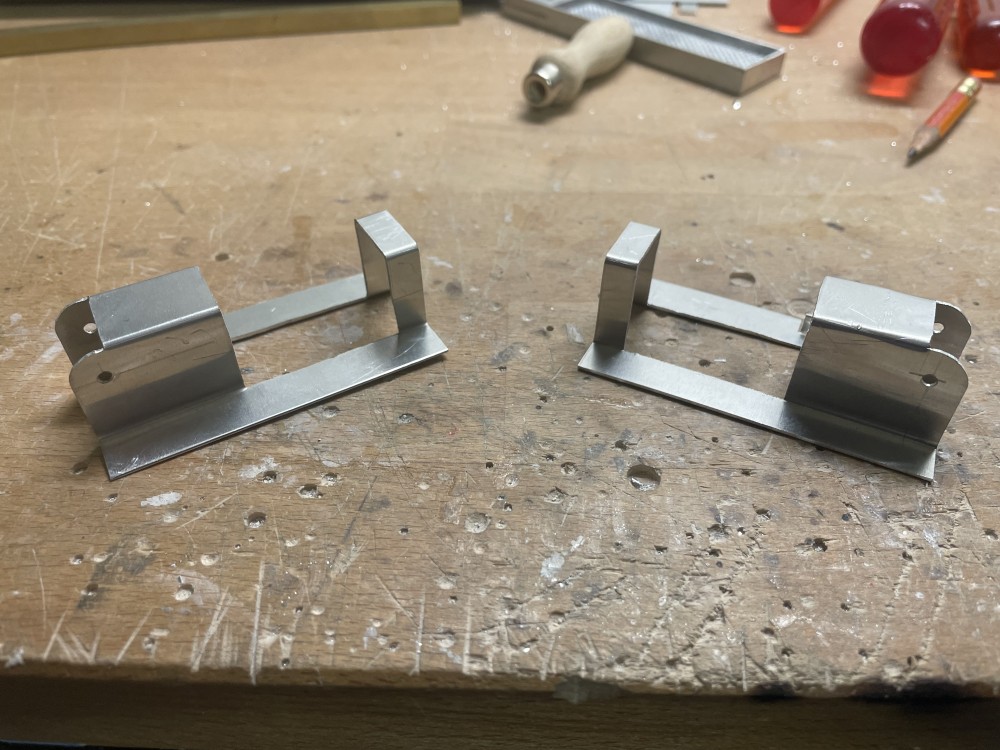

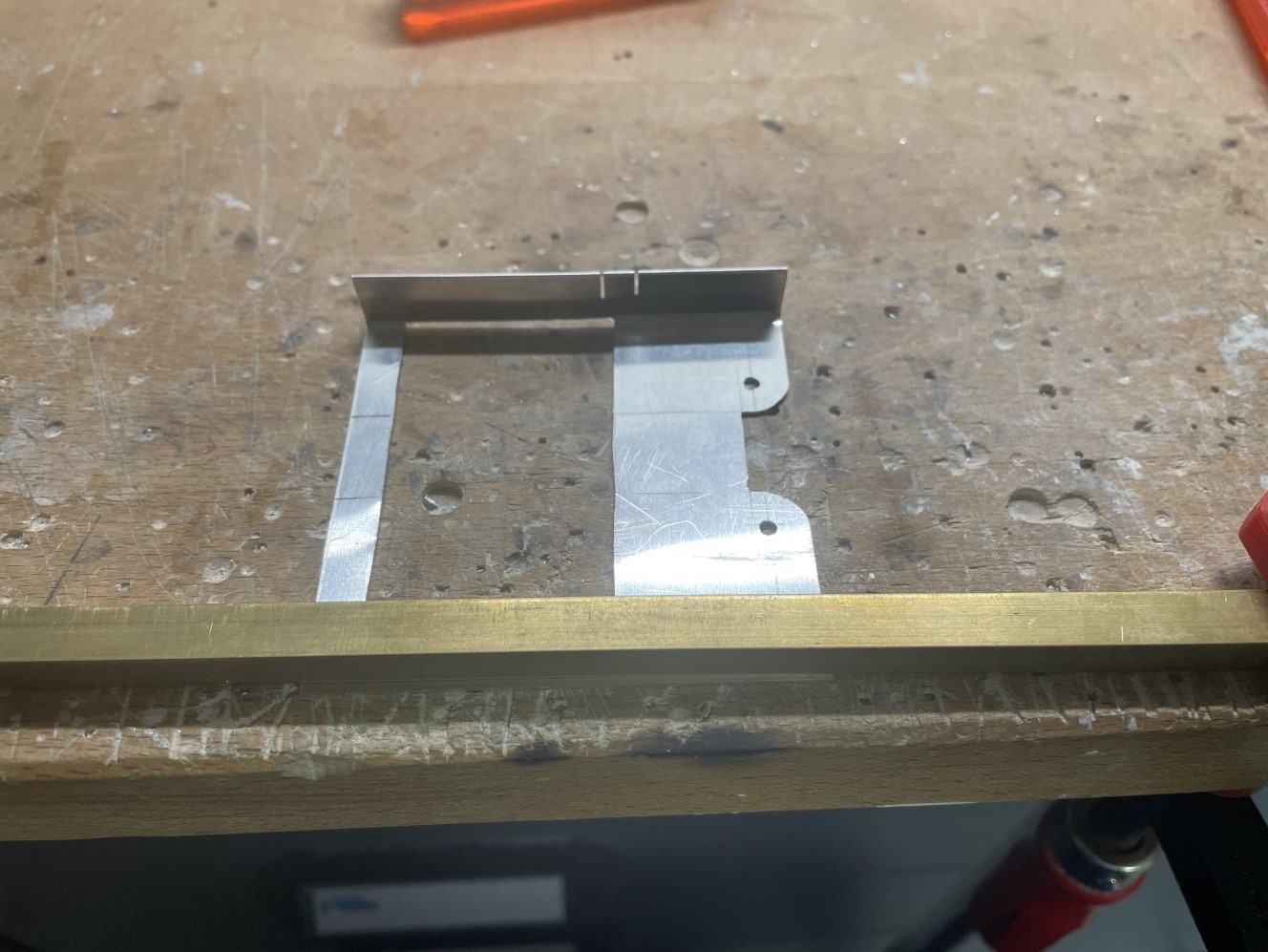

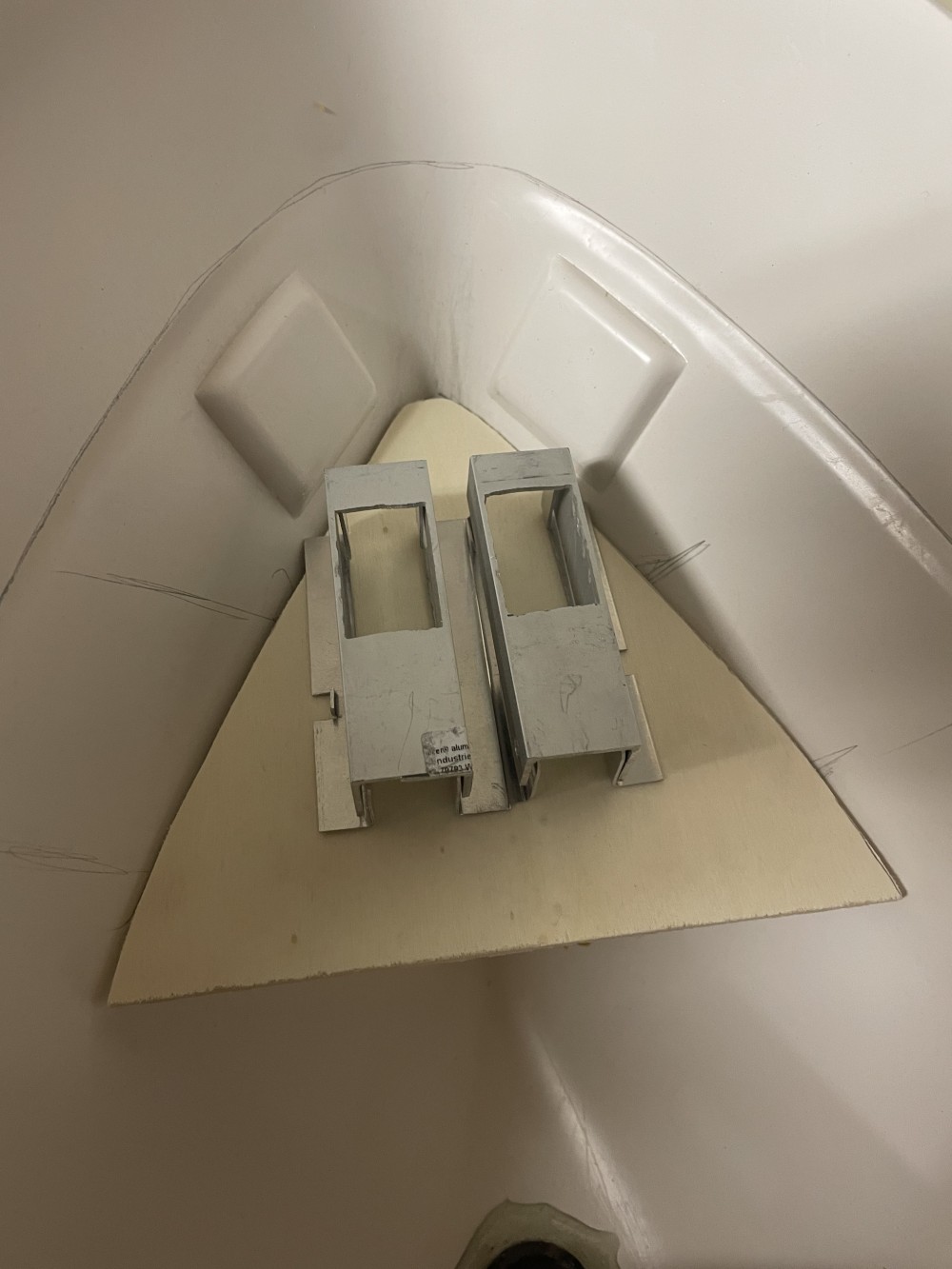

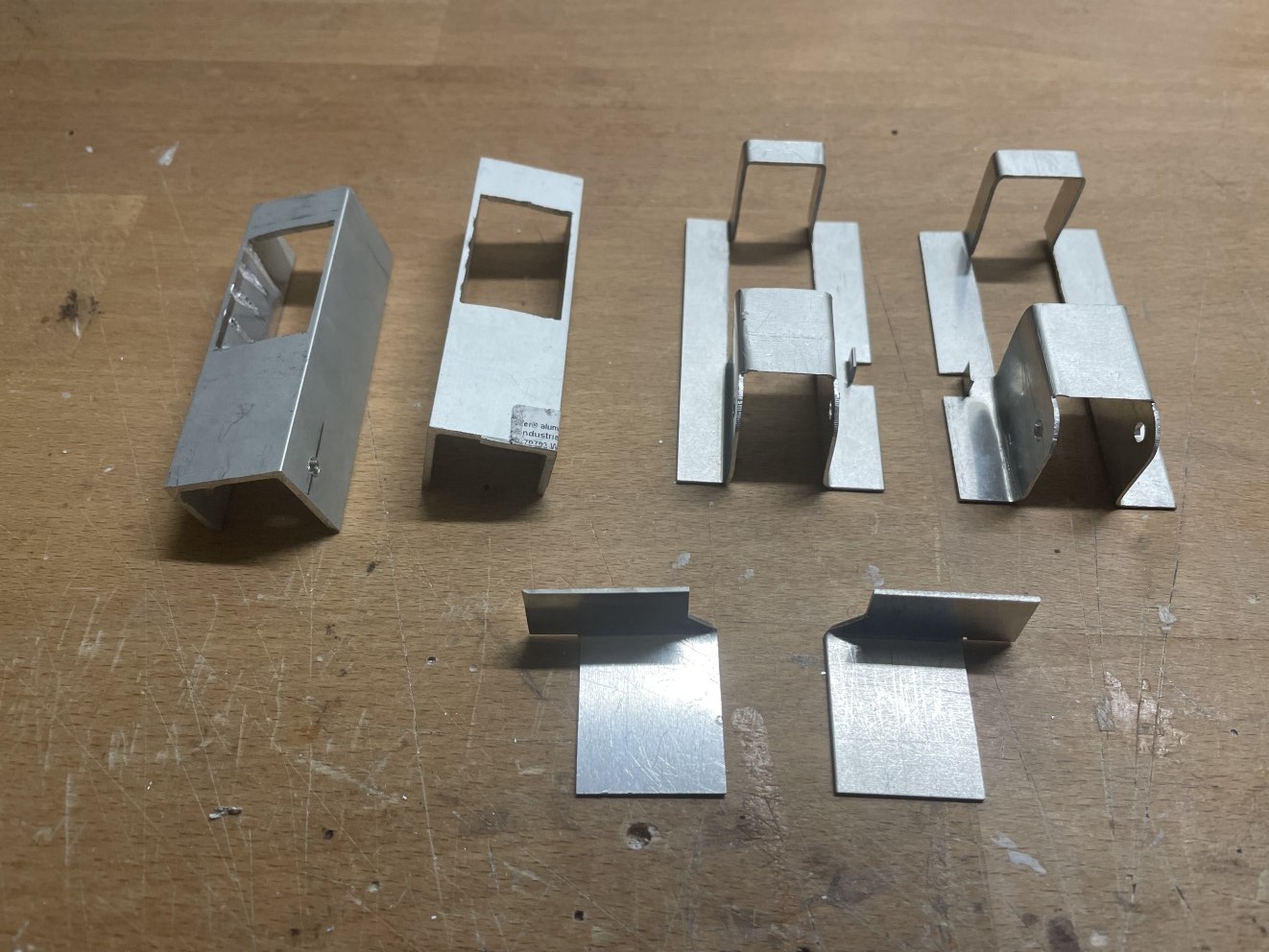

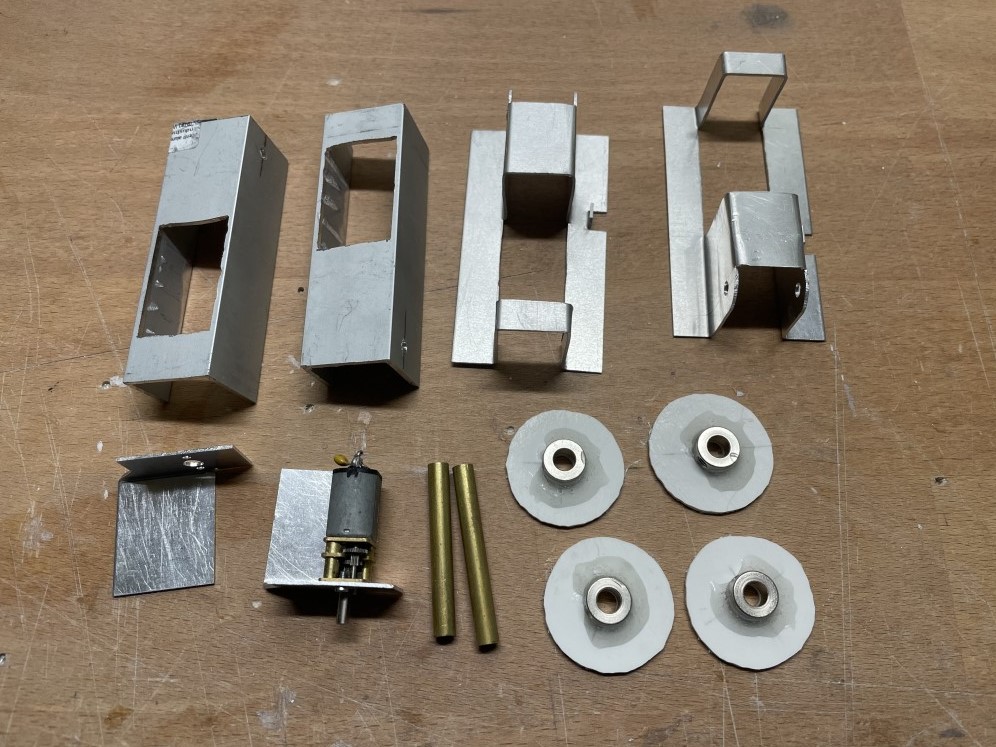

Die Ankerplatte wird wieder aus einem 4mm Holztbrettchen zurechtgeschnitten. Ein kleiner Spant und ein Querbalken dienen am Ende der Montage/Auflagefläche für das Ankerbrett. Die beiden Ankergrundkonstruktionen entstehen wieder im Selbstbau. Was wegfällt ist jedoch der Servo für die Freifallfunktion, schätze es sieht beim Modell besser aus wenn die Anker langsam runter ins Wasser fahren.
