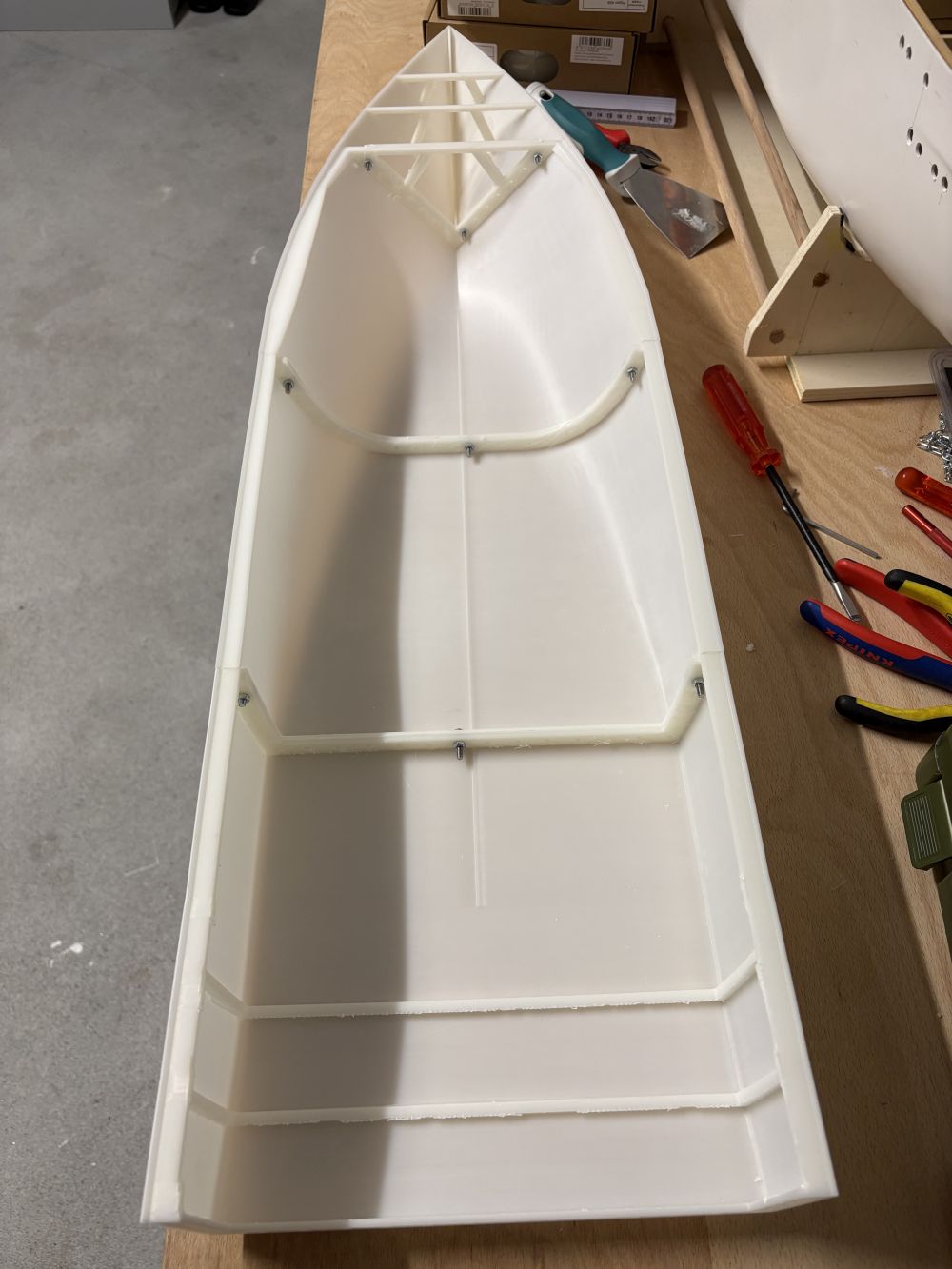

Weiter geht es im Fusion mit der Konstrukon eines Gerippes für den unteren Decksaufbau. Der Rump und fast alles was zum Zusammenbau benötigt wird, ist soweit fertig gedruckt und wartet nun auf den Zusammenbau. Soweit alles mal provisorisch zusammengebaut und mit Kreppband befestigt, passt auch alles
Es ging mal wieder etwas weiter, die Motoren und Wellen vom Bruder Ali und sind inzwischen eingetroffen und ich konnte das Heck fertig im Fusion 360 zeichen. Der Drucker lieft dann fast 24 Stunden durch und benötigte fast 1 Kg Filament. Dafür ist das Ergebnis mit dem abgerundeten Heck top, schleifen und spachteln dürfte minimal ausfallen. Auch die Spaltmasse sind der Hammer!

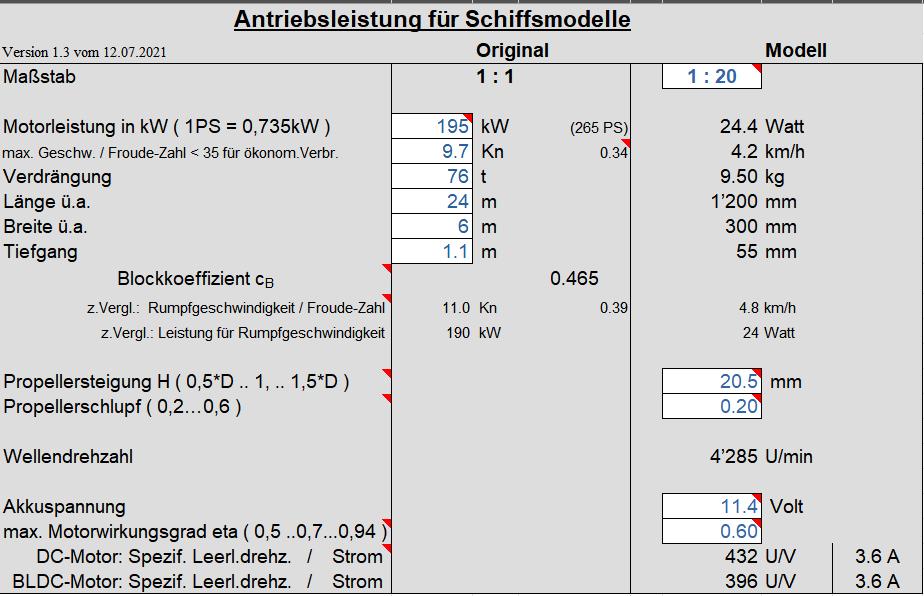

Es geht aktuell gerade nicht gross weiter, da ich noch auf der Suche nach dem geeigneten Motor, Welle und Schiffschraube bin. Hier muss ich die entsprechenden Grössen raussuchen damit alles in den Rumpf passt. Die Antriebsberechnung hab ich noch etwas angepasst. Sobald das Antriebssetup bestimmt ist, wird das Heck fertig konstruiert und gedruckt.

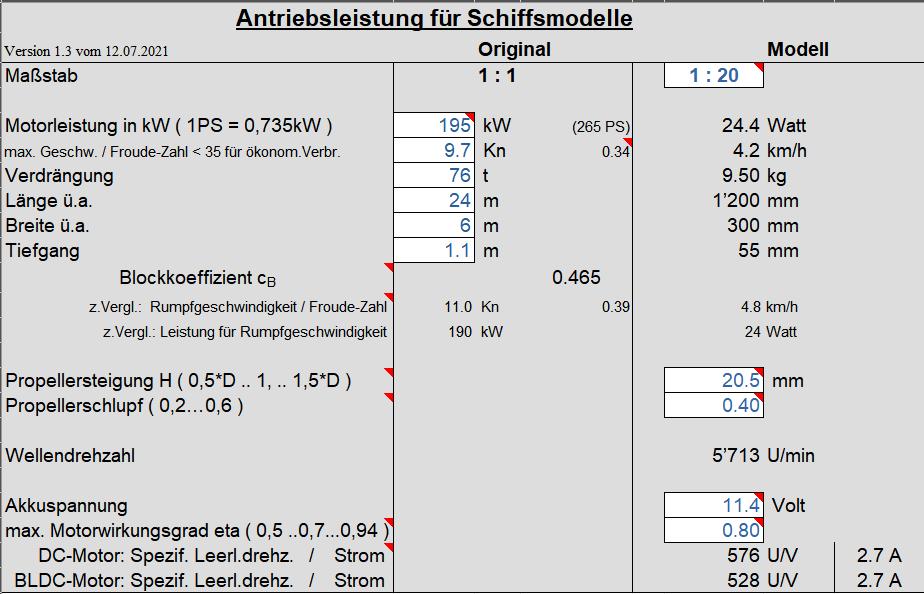

Damit das Heck fertig konstruiert werden kann, muss der gesamte Antriebsstrang vom Original auf das Modell umgerechnet werden. Für die Umrechnung konnte ich auf eine Berechnungsvorlage aus dem Forum RC Modell Modellbau Schiffe zurückgreifen. Basis sind die Daten vom Originalschiff und von den geplanten 5-Blatt Schiffsschrauben. Auf Grund der Platzverhältnisse nehme ich Schiffschrauben mit 20mm Durchmesser, vom Original runtergerechnet wären es 25mm. Aktuell muss noch der Motor mit der korrekten Drehzahl und die Länge der Welle gefunden werden Alles sollte möglichst klein sein, da der Platz unter Deck nicht sehr gross ist. Dies da geplant ist der Fahrgastinnenraum ebenfalls zu gestalten.

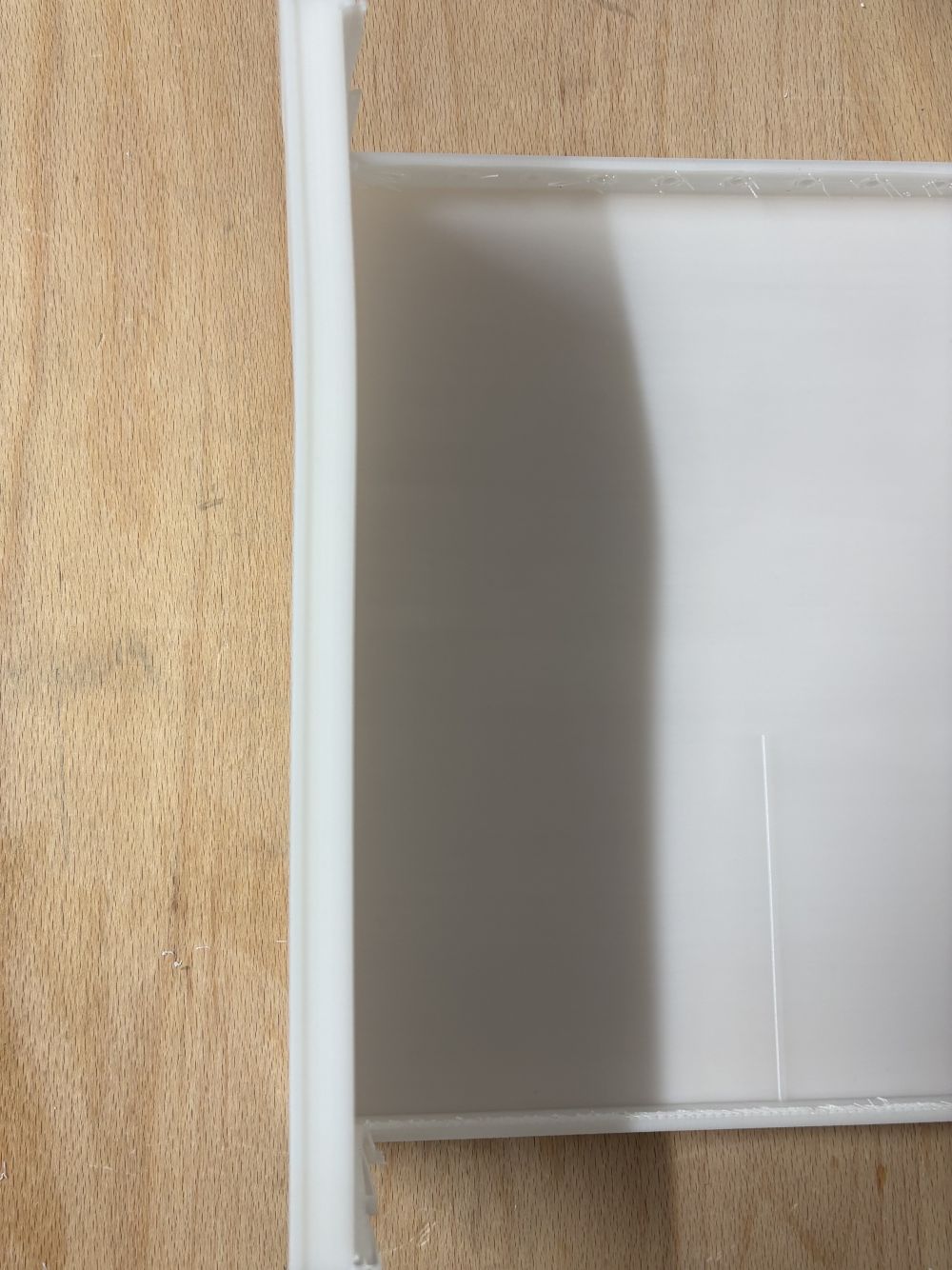

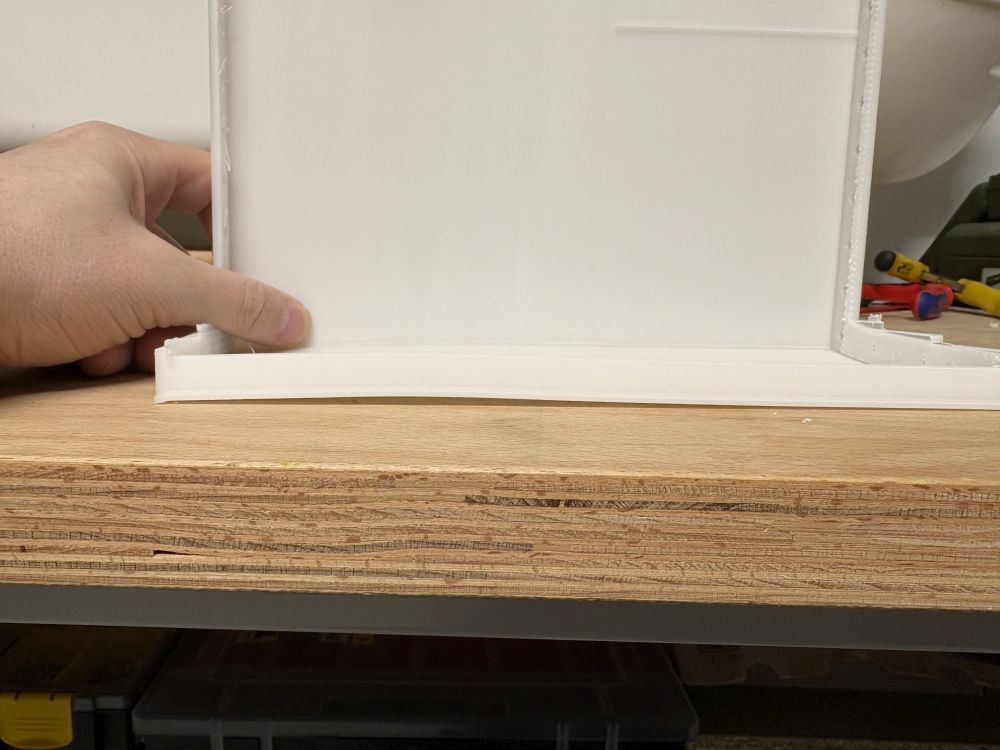

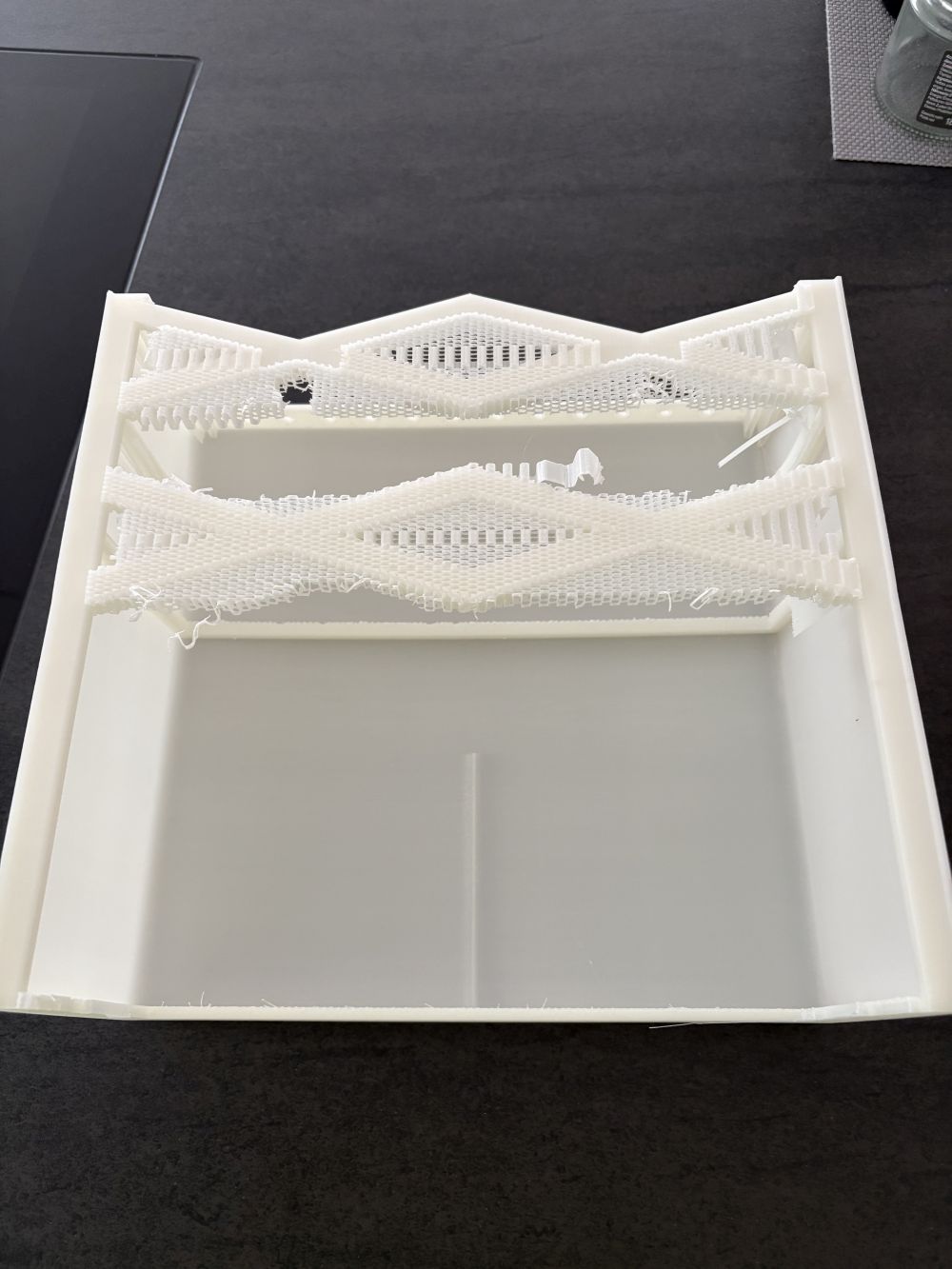

Beim Drucken des vierten Abschnittes vom Rumpf traten unschöne Verformungen auf. Dies nach ca. 2/3 des Länge vom Druckteil, wo das Druckteil von einer Fläche in eine Schräge wechselt. Nach zwei verschiedenen Druckvarianten hab ich zusätzliche Hilfsstützen quer über die Rumpfbreite konstruiert und danach gedruckt. Das Resultat ist nicht perfekt, sieht am Ende aber niemand mehr.
