Springer Tug

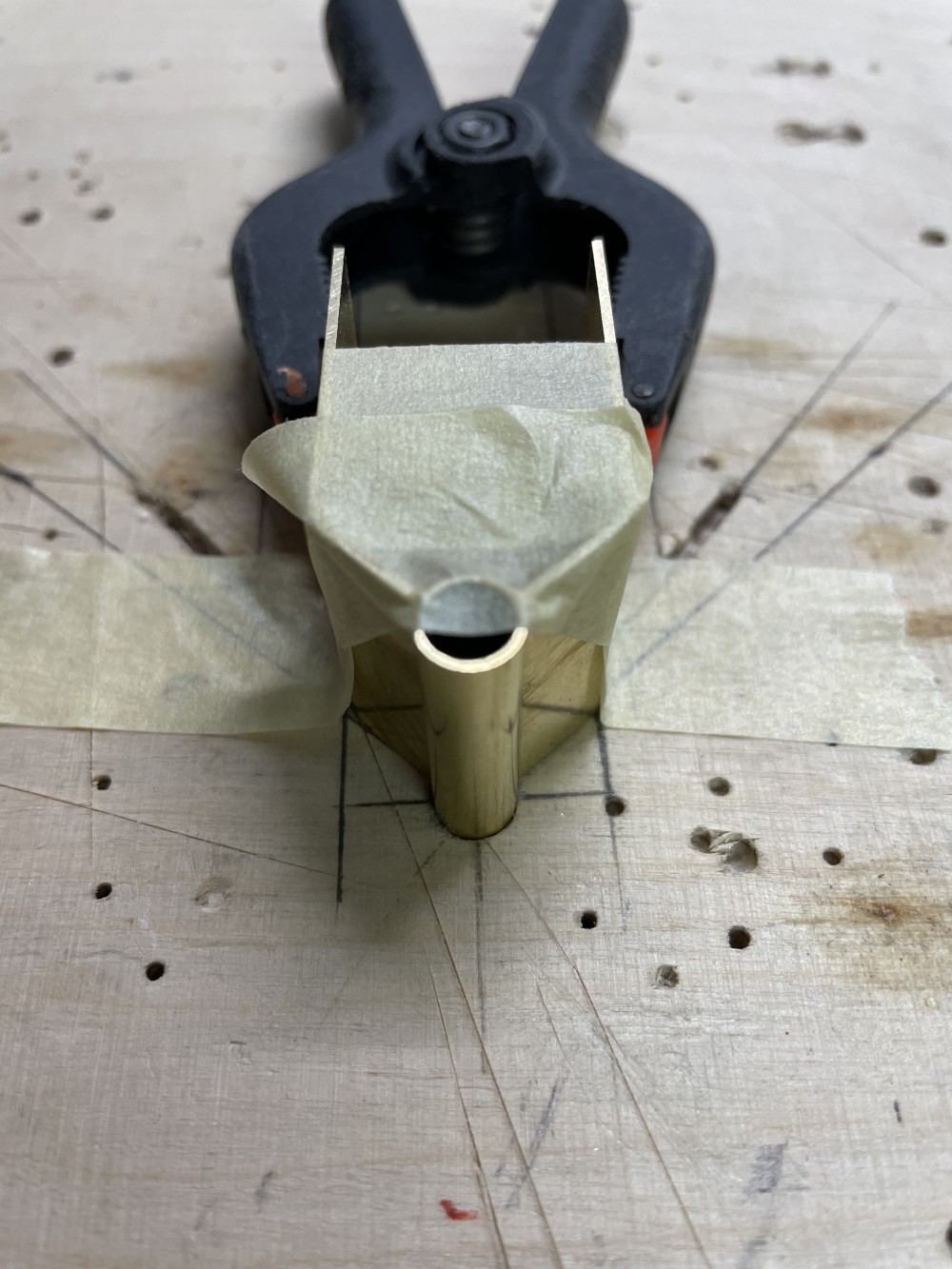

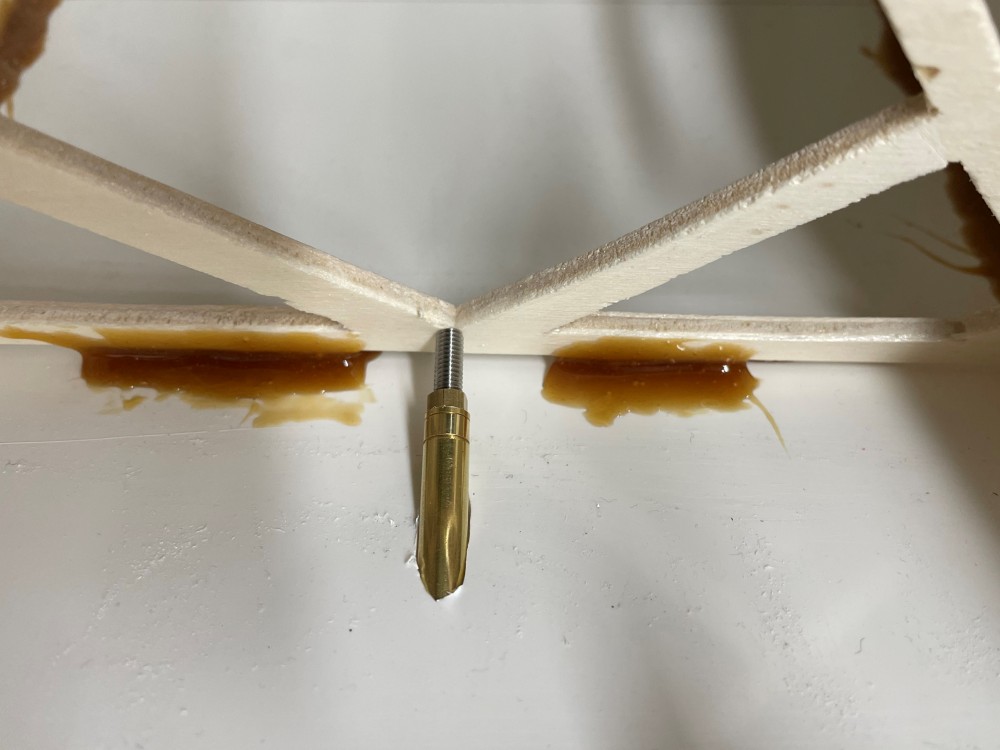

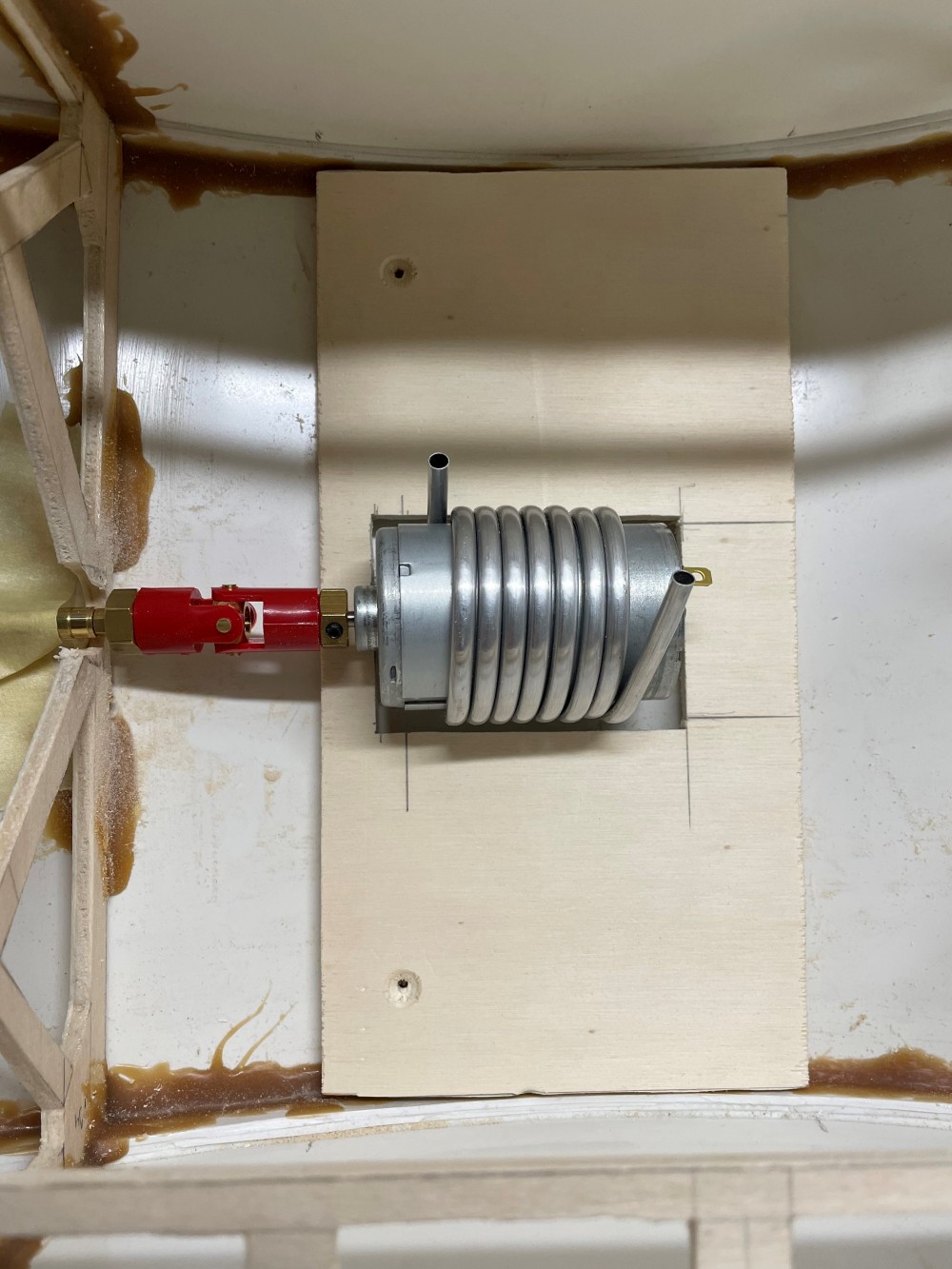

Einbau Schiffswelle und Wellenhalterung

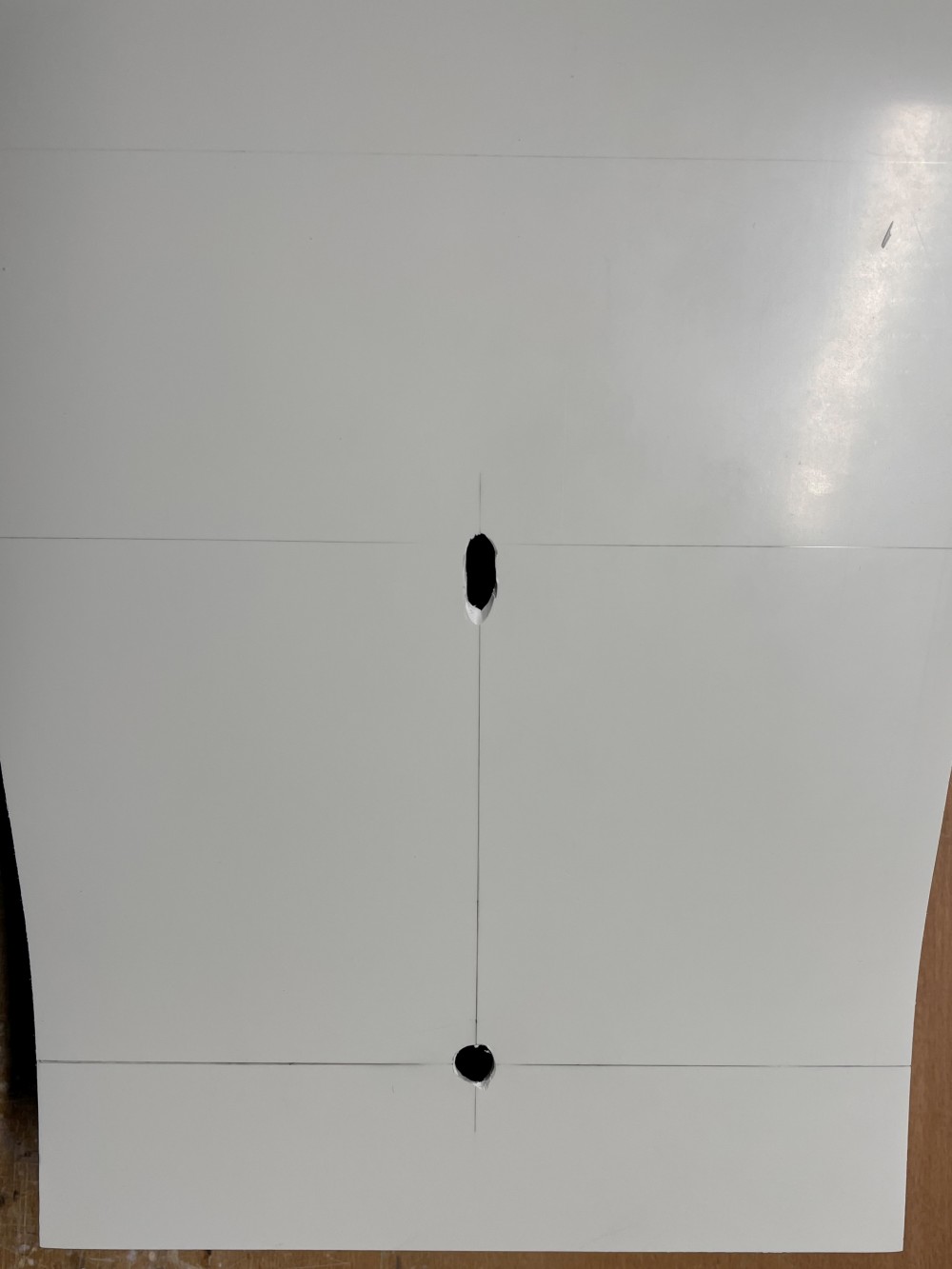

Eine Wellenhalterung wurde aus Messingblech erstellt, gelötet und zusammen mit der Welle im Rumpf mit Stabilit Express eingebaut.

IMG 5892
IMG 5949

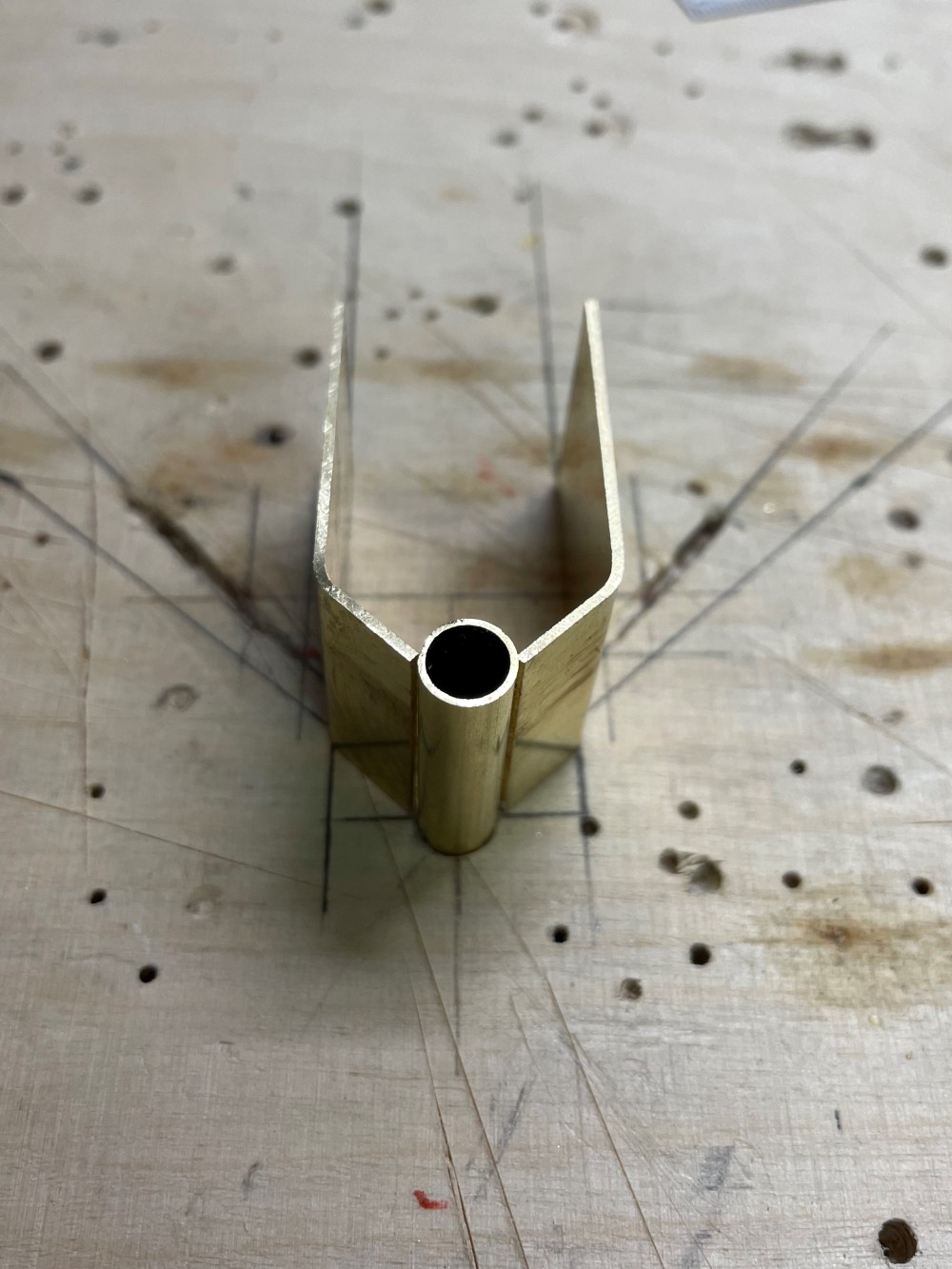

IMG 5948

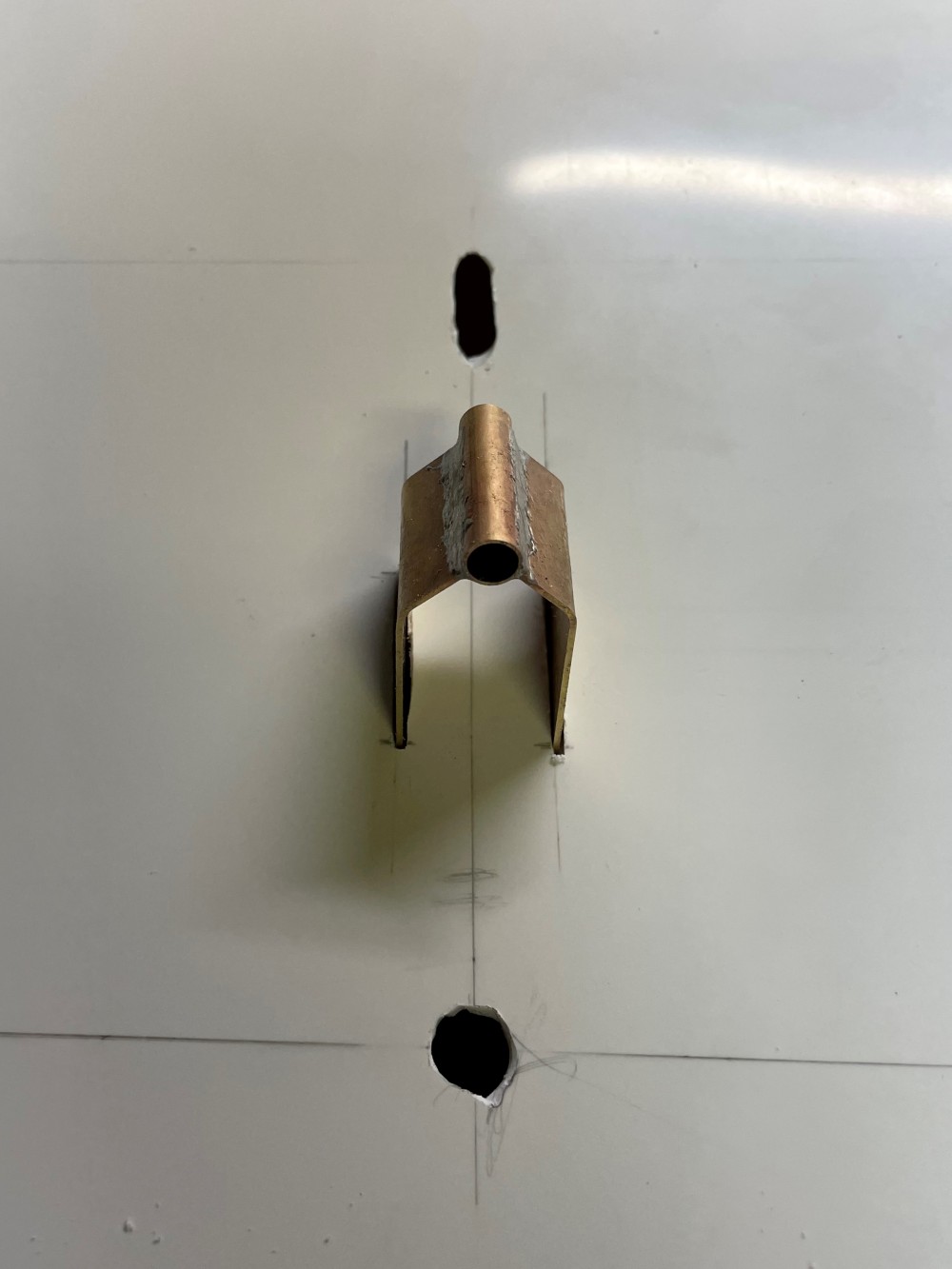

IMG 5960
IMG 5863
IMG 5866

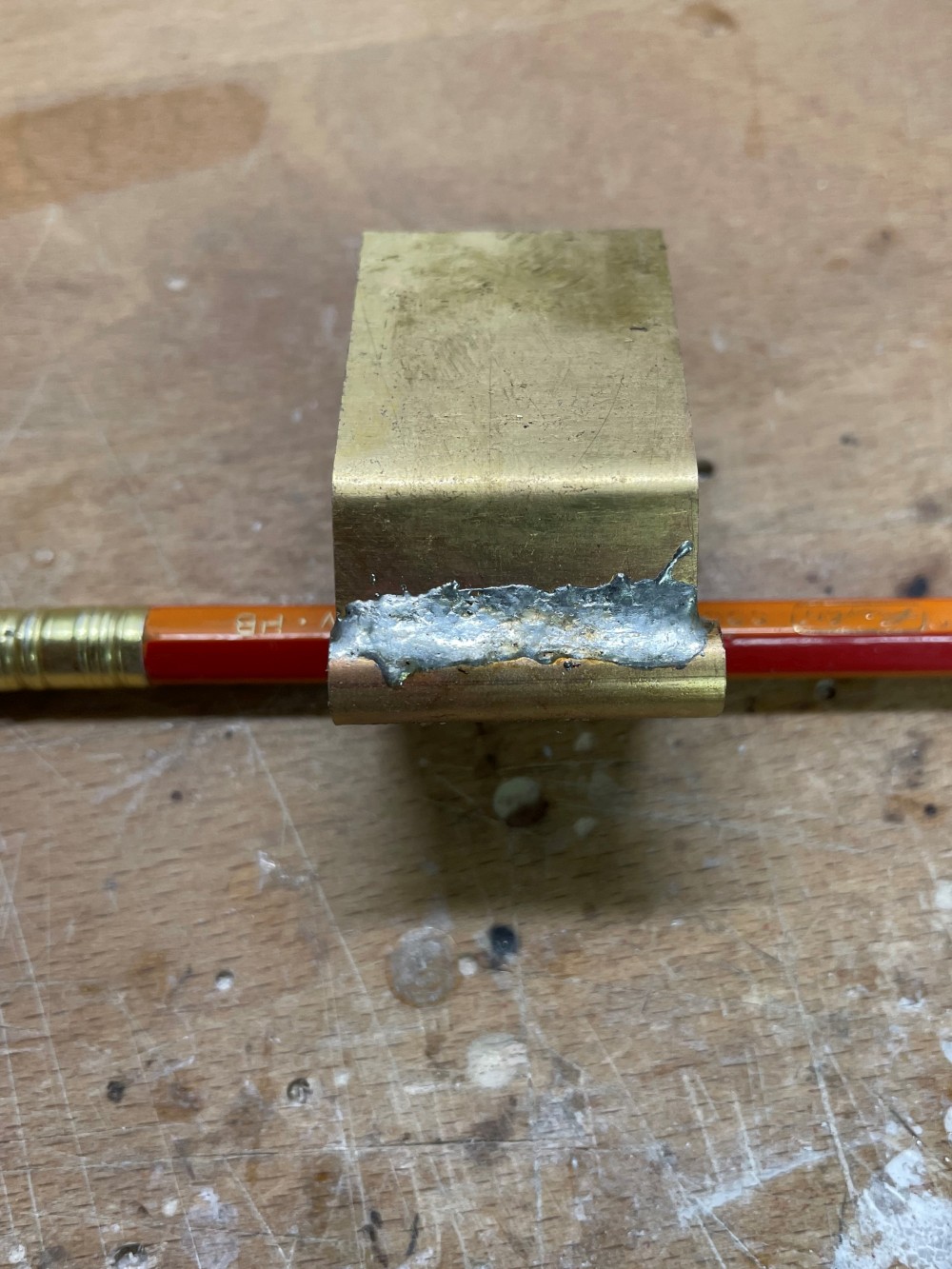

IMG 5959

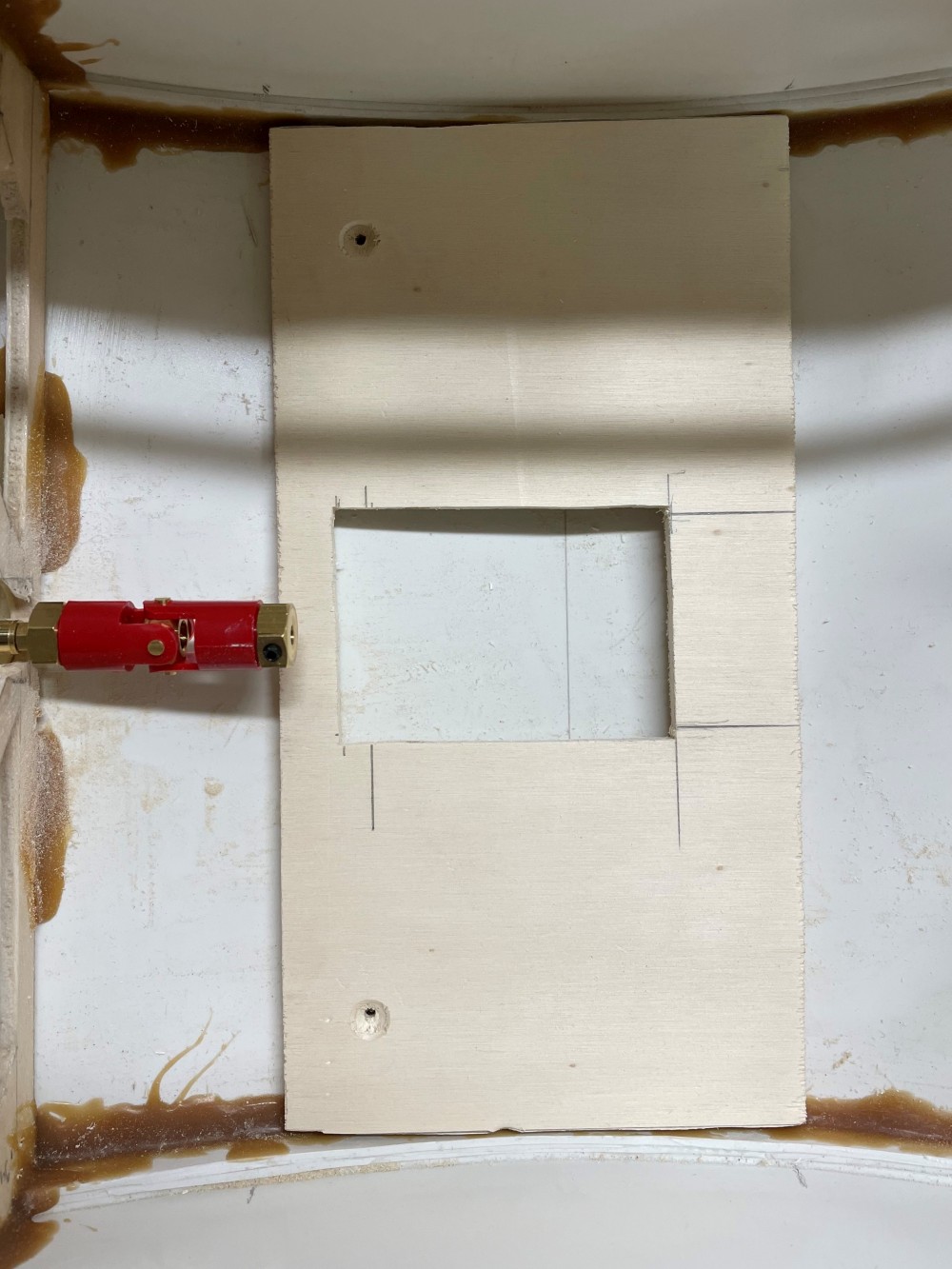

IMG 5891

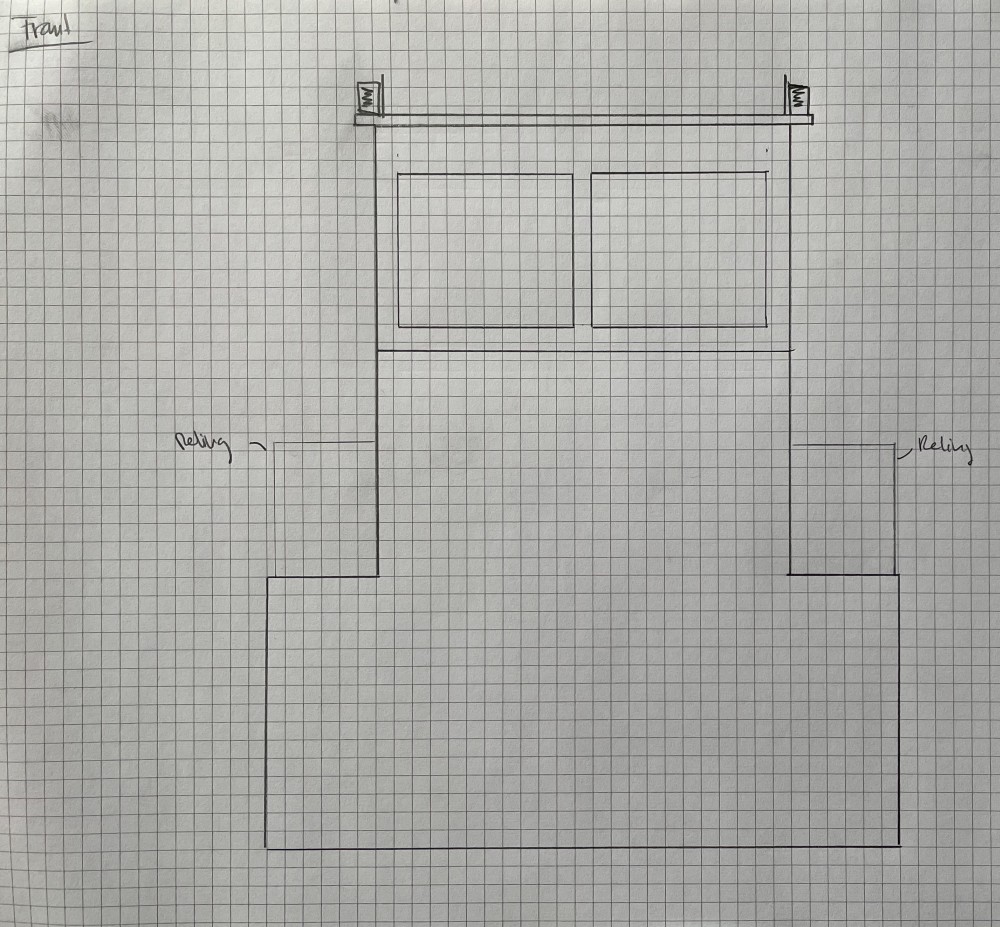

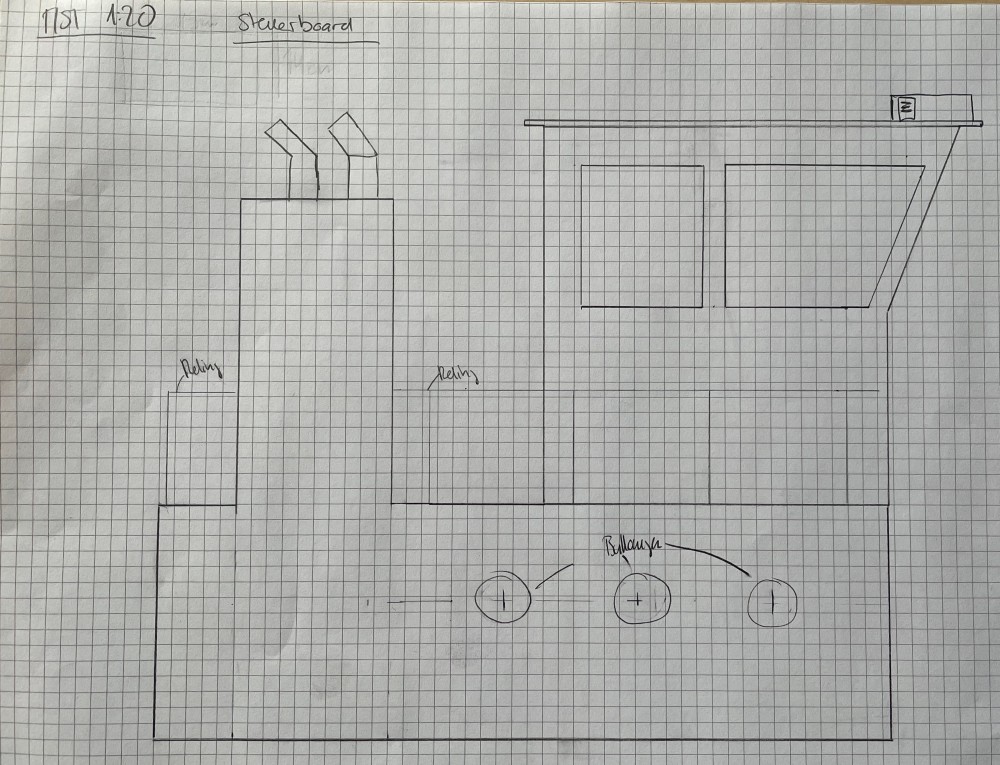

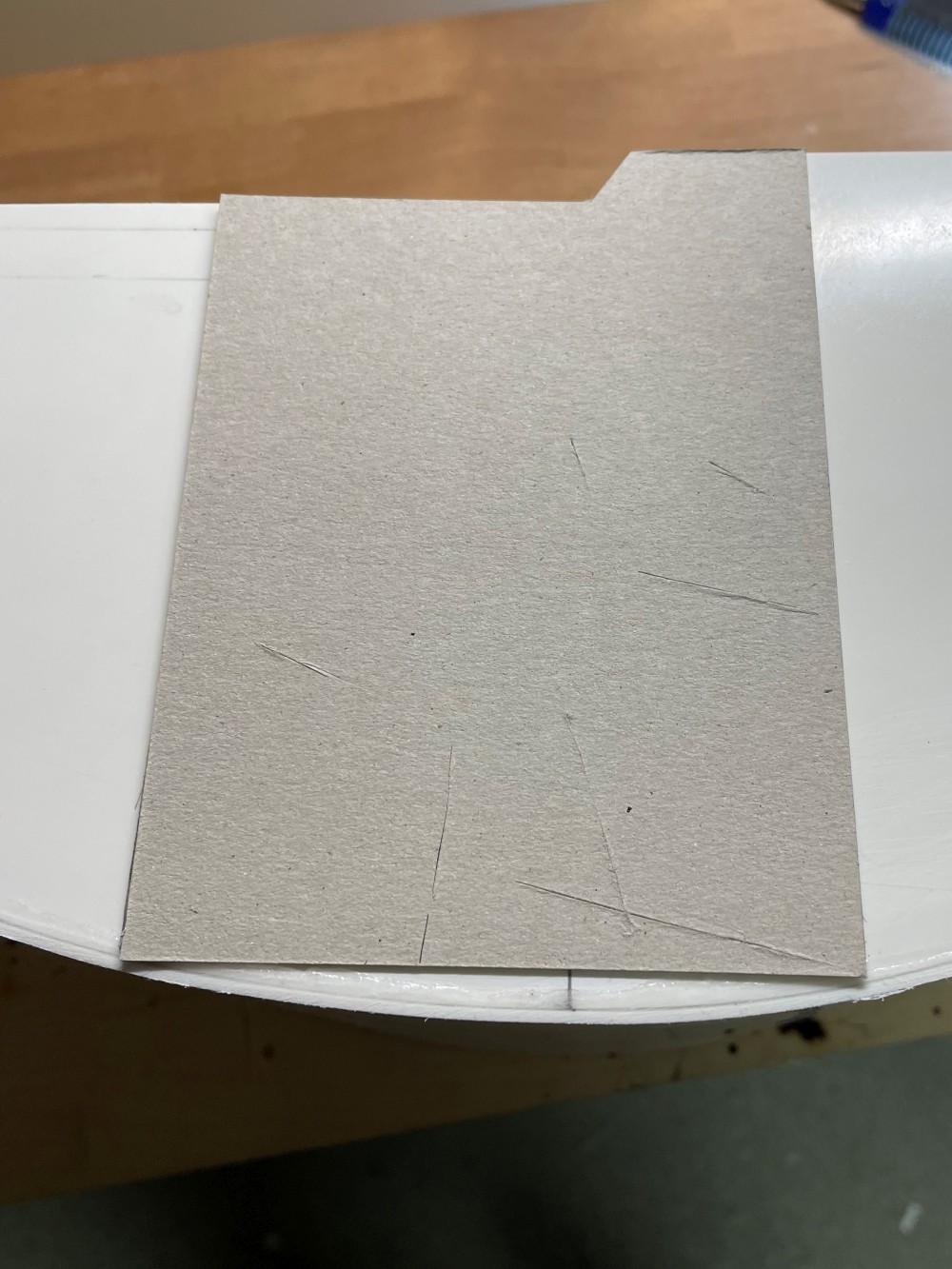

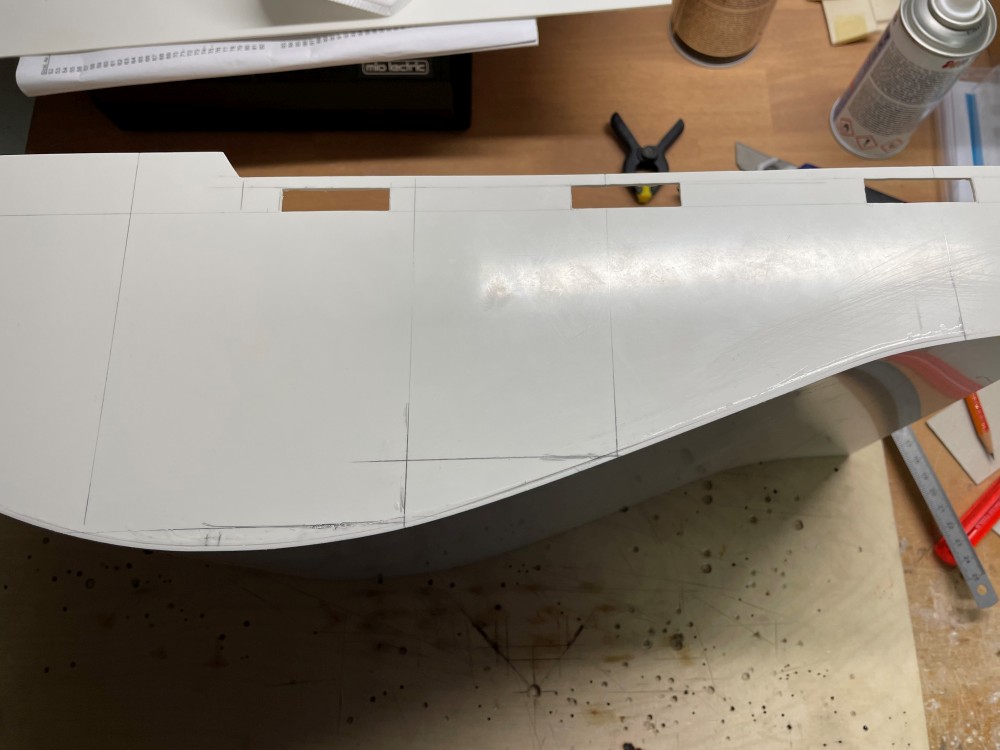

Skizzen des Aufbaus und Übernahme Markierungen auf den Rumpf

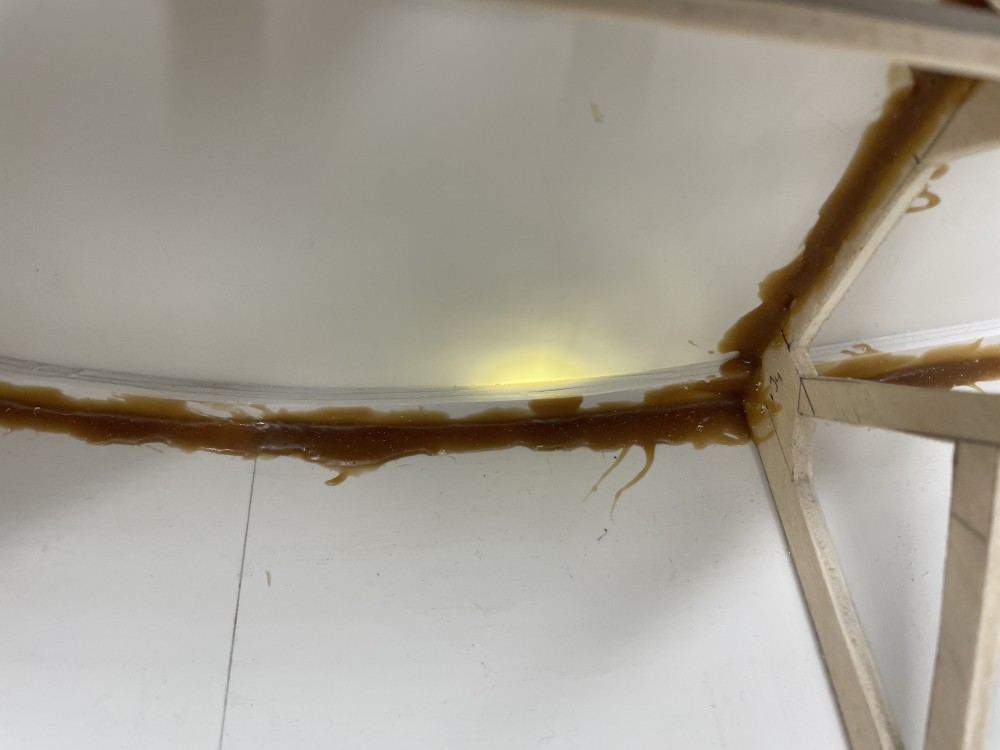

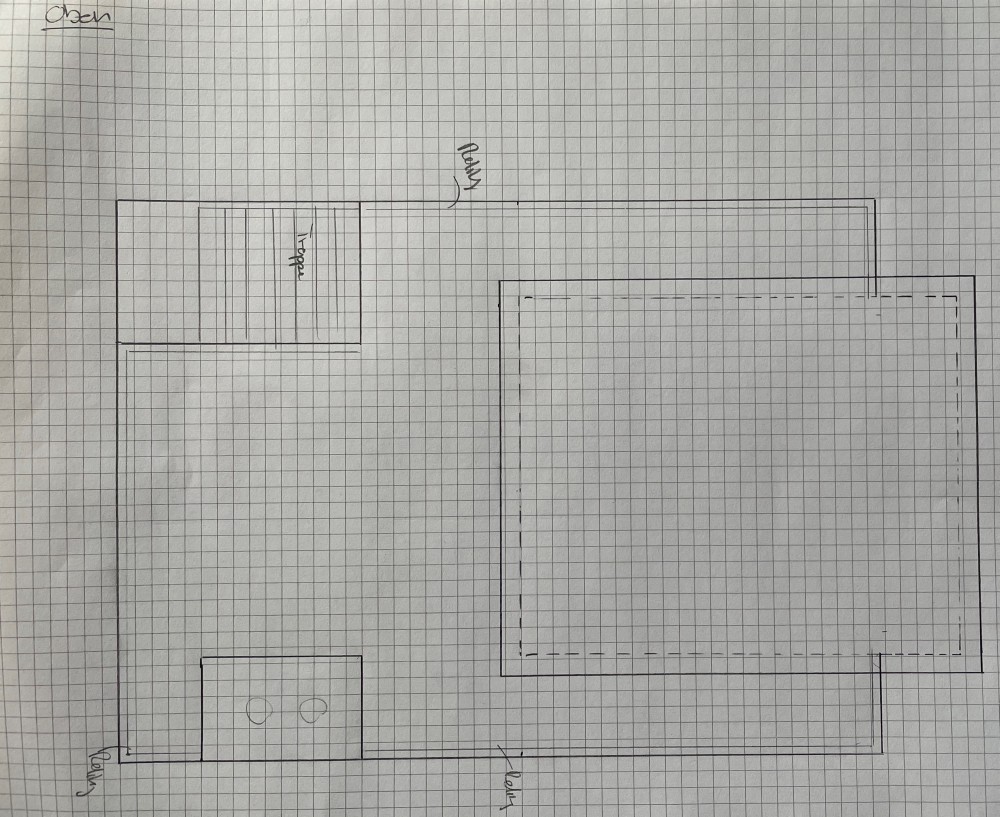

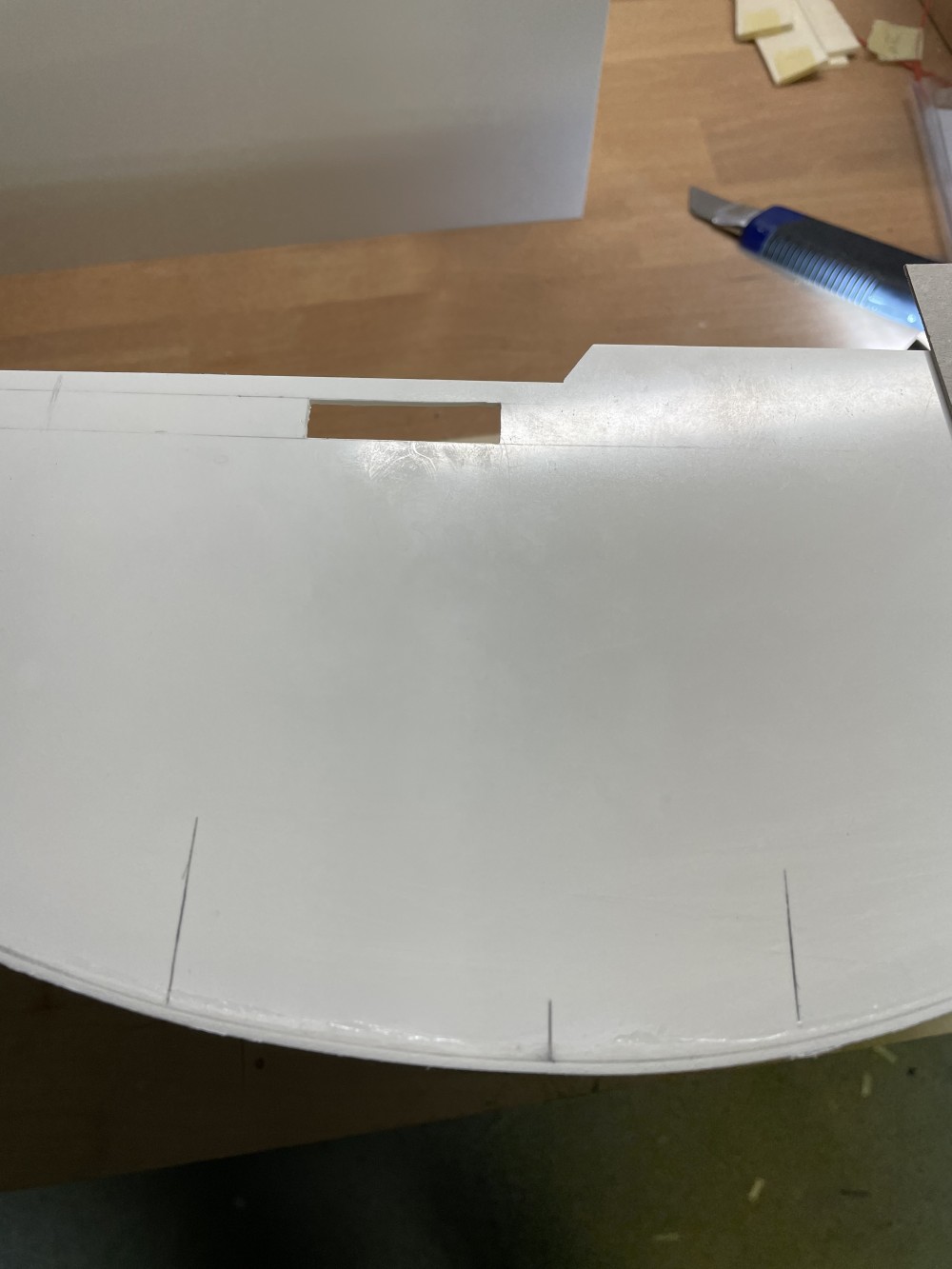

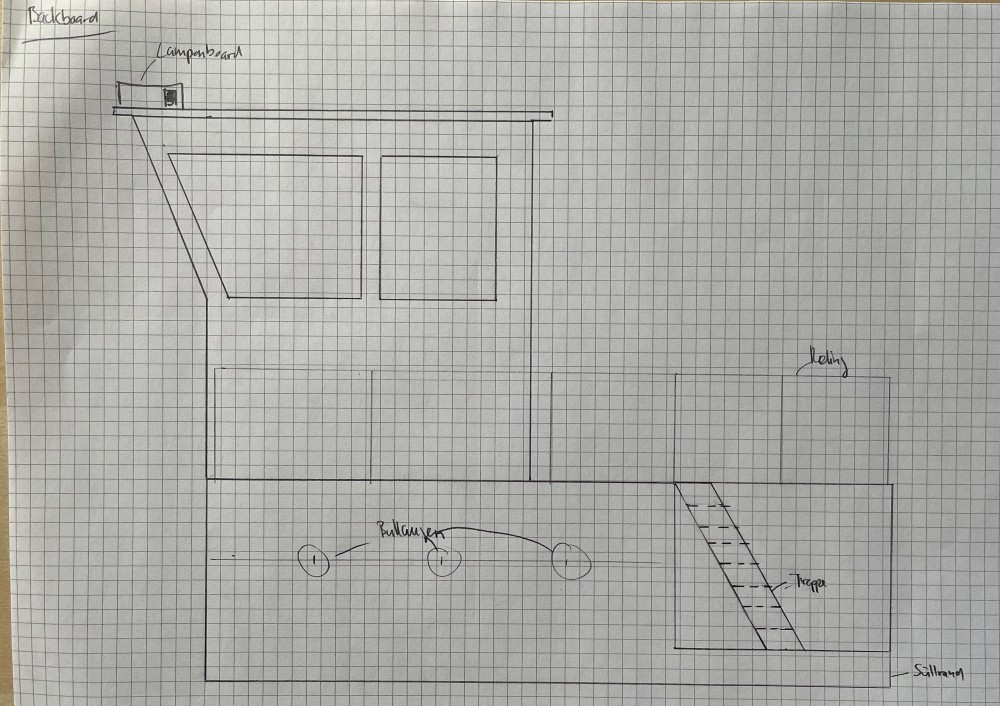

Die Skizzen des Aufbaus entsanden mit Bleistif auf Papier und wurden einigemassen Massstabsgetreu im 1:1 Format gezeichnet. Am Rumpf wurden noch diverse Markierungen der Spanten sowie Linien für den Innenausbau im Rump sowie der Welle angzeichnet. Dazu wurde von aussen eine Schablone genutzt und mit einer starken Taschenlappe von aussen an die Seitenwand geleuchte. So wurde die Markierung auf der Innenseite ersichtlich.

IMG 5766
IMG 5767
IMG 5768
IMG 5853
IMG 5861
IMG 5855

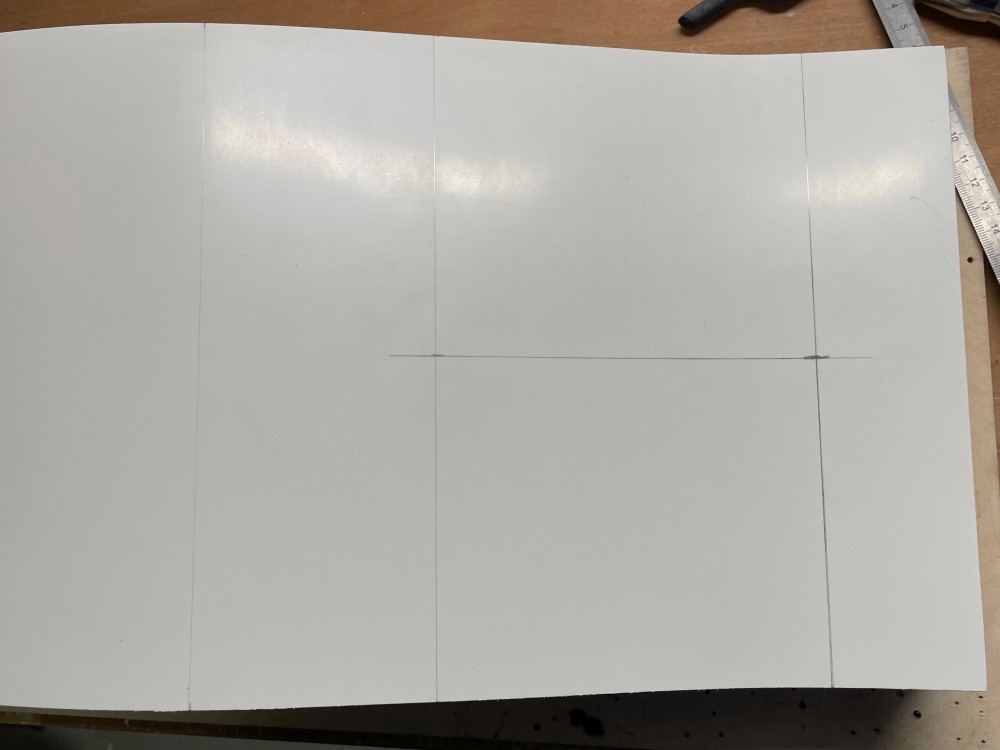

IMG 5862

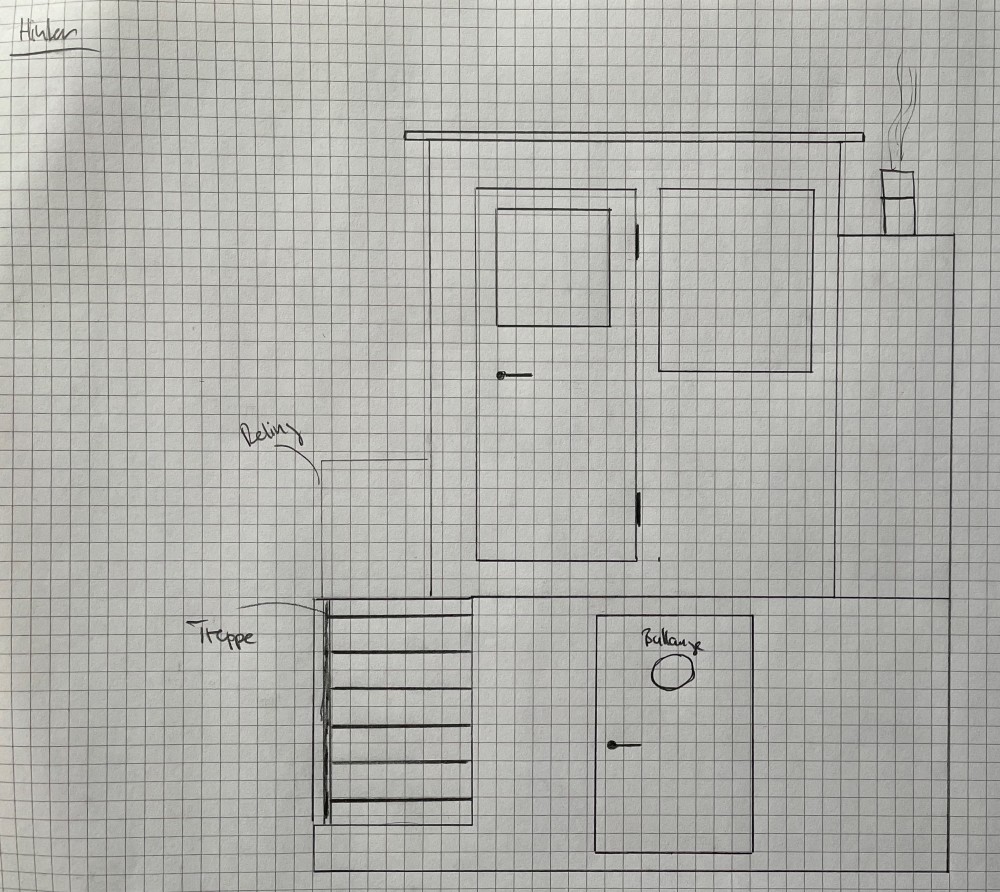

IMG 5770
IMG 5769
IMG 5854

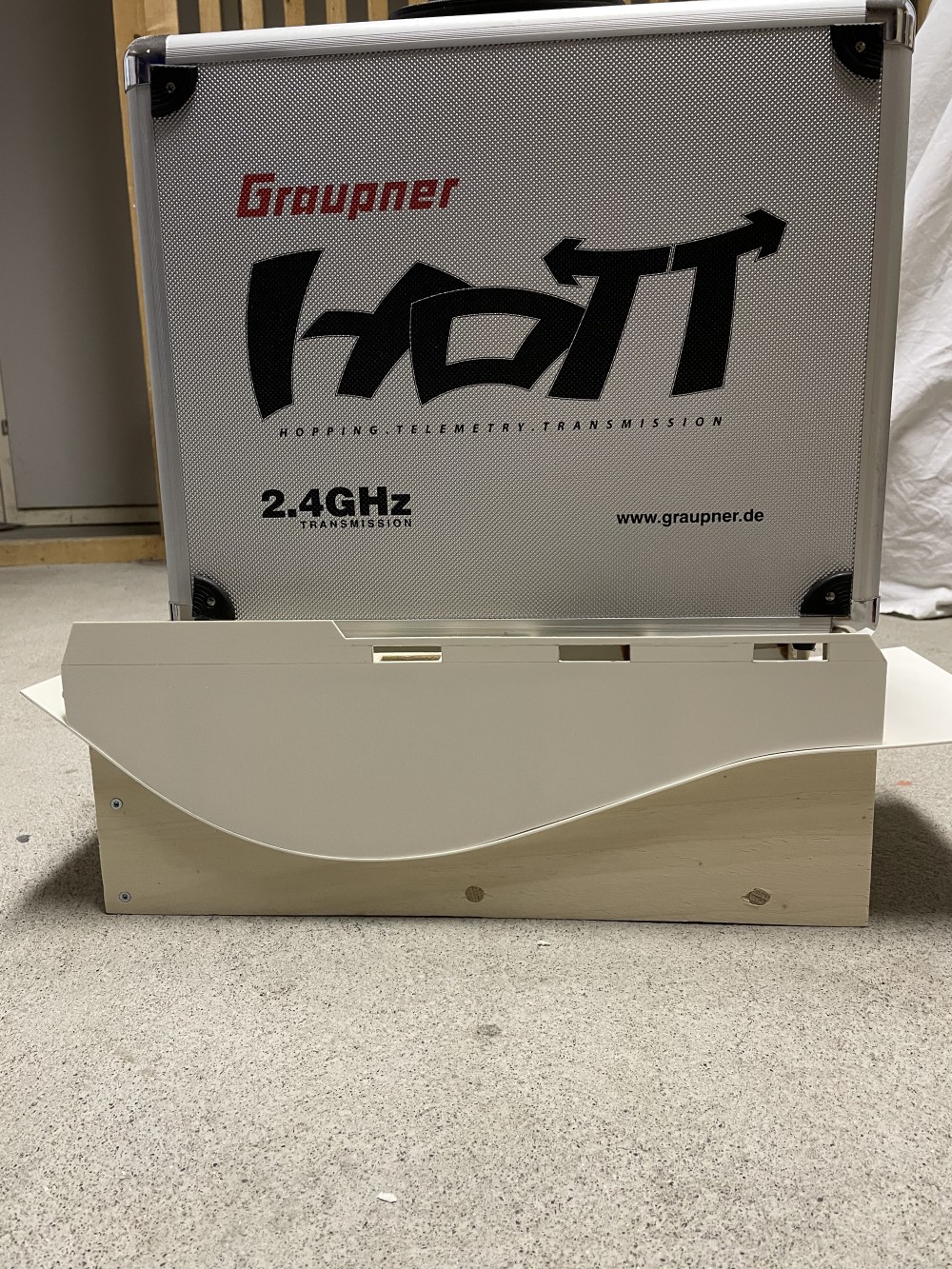

Ankleben der Bodenplatte an die Seitenwände

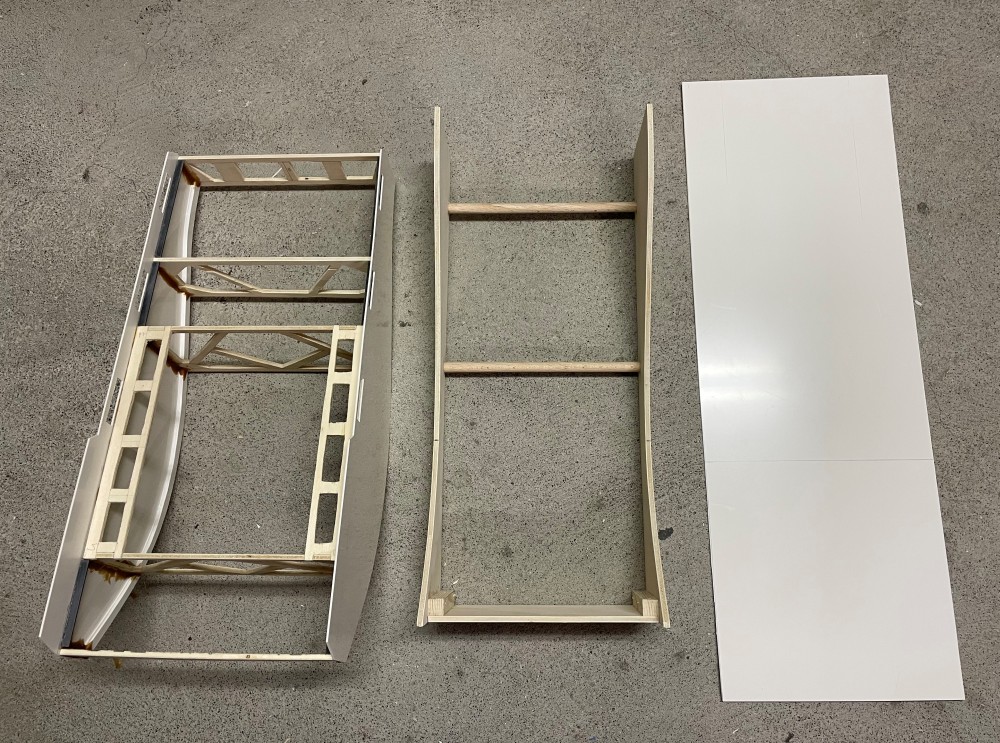

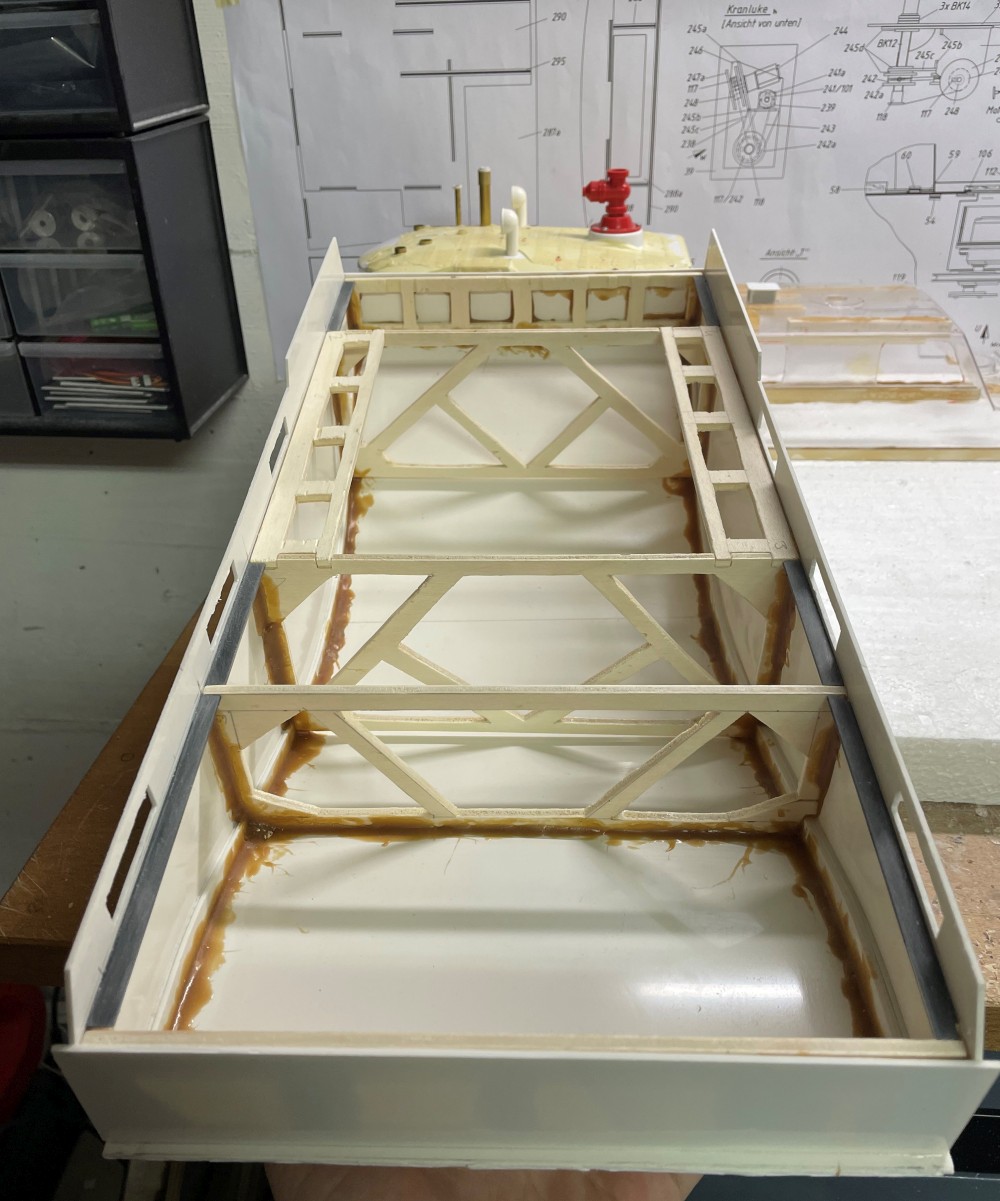

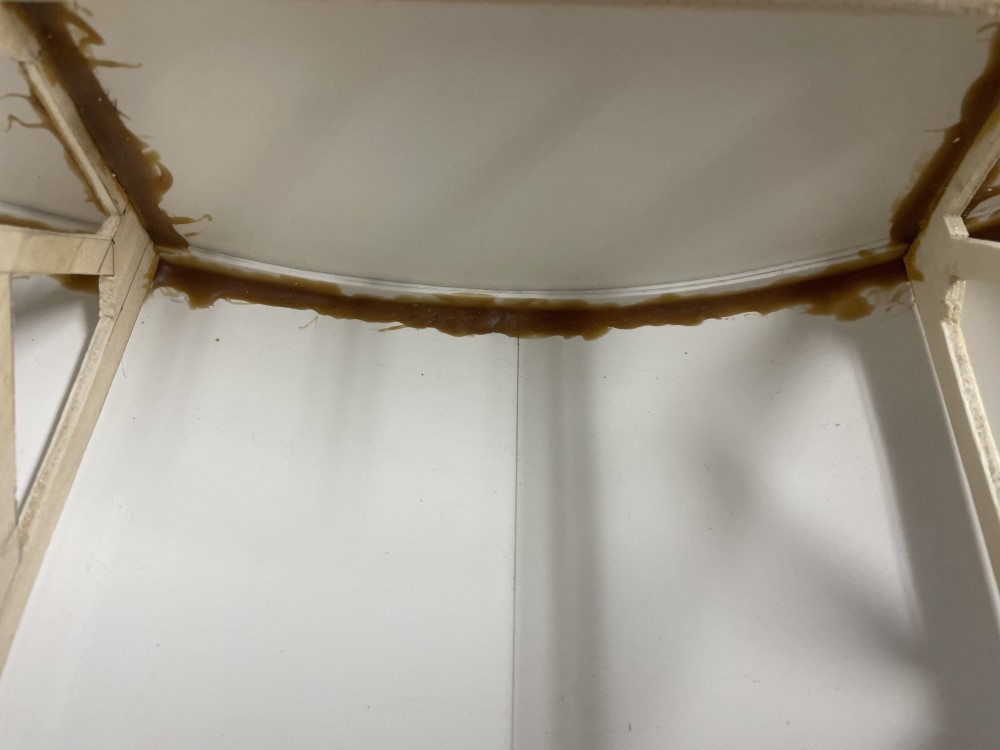

Die Bodenplatte wurden an die Seitenwände geklebt. Zuerst mit Sekundekleber punktuell fixiert und mit dem Fernsteuerungskoffer ordentlich beschwert. Im Anschluss wurde die gesammte Innenkannte mit Stabilit Express abgeklebt und abgedichet. Das gleiche Vorgehen wurde mit der Bug und der Heckplatte genommen.

IMG 5743
IMG 5750

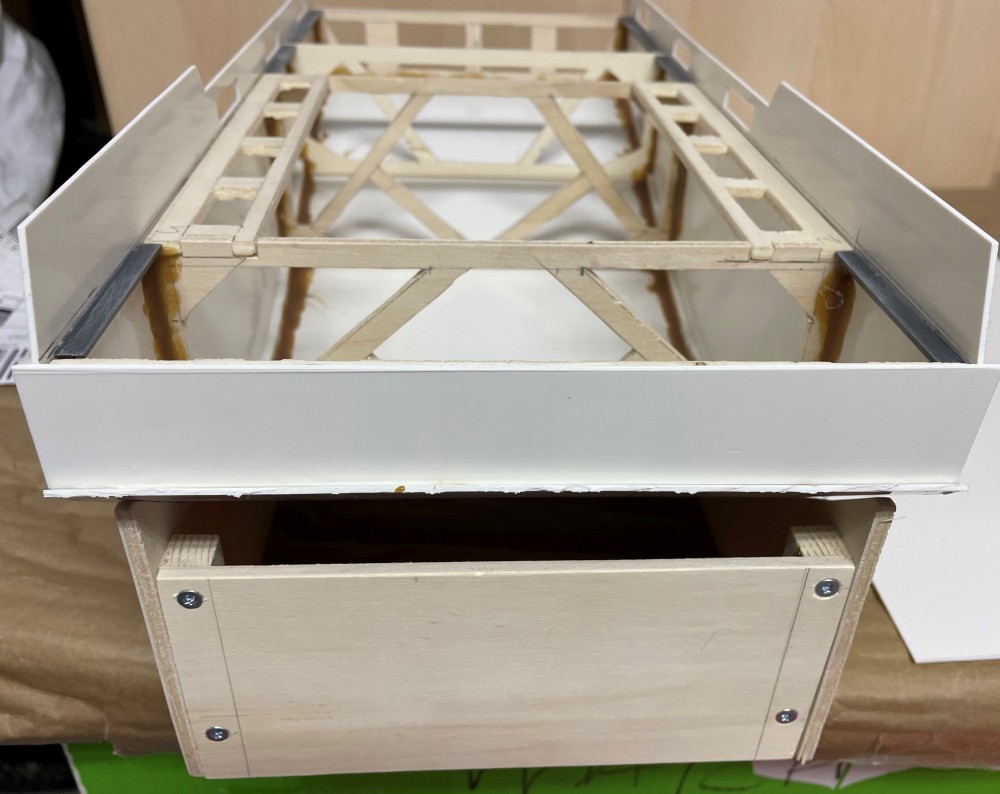

IMG 5749
IMG 5745
IMG 5751

Erstellung Spantgerüst

Für die Stabilisierung des Rumpfes wurden Spanter aus 4mm Stärke erstellt. Damit bei der Hochzeit zwische Rumpf und Deck mehr Klebefläche vorhanden ist, wrude auf der Seite im mittleren Teil des Tug eine grössere Auflagefläche aus Holz erstellt. Die restlichen Aufglageflächen sind aus einem Kunststoff L-Profil erstellt.

IMG 5735
IMG 5696
IMG 5654
IMG 5695
IMG 5700
IMG 5732
IMG 5734
IMG 5697
IMG 5630
IMG 5698
IMG 5737
IMG 5699
